一、工艺流程

管材切割→管道套丝→管道连接

二、施工准备

施工设计图纸和其它技术文件准备齐全，并已进行技术交底；

对安装所需的管材、管件和阀门等附件以及管道支承件、紧固件等核对其产品合格证、质量保证书、规格型号、品种和数量，并进行外观检查；

施工前应了解建筑物的结构，并根据设计图纸和施工方案制定与土建工程及其它工程的配合措施；

施工机具：金属锯、自动套丝机、标准螺纹规、专用绞刀、细锉、管钳、压槽机、手动液压泵、开孔机等。

三、施工要点

（1）管材切割

管材切割宜采用金属锯，不得采用砂轮切割，当采用盘锯切割时，其转速不得大于800r/min，当用手工切管时，其断面应垂直于管轴心。

（2）管道套丝

序号	注意事项
1	加工管螺纹的套丝机必须带有自动度量设备，加工螺纹时，使用螺纹量规检查螺纹是否符合管道螺纹锥度的标准（JIS－B－0203）。
2	管道螺纹连接采用电动套丝机进行加工，加工次数为1～4次不等。管径15~32mm套2次；管径40~50mm套3次；管径70mm以上套3~4次。
3	螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。

（3）管道连接

1）清理

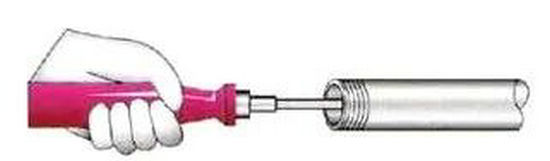

清理管口端面，并形成一定坡面。

2）螺纹连接

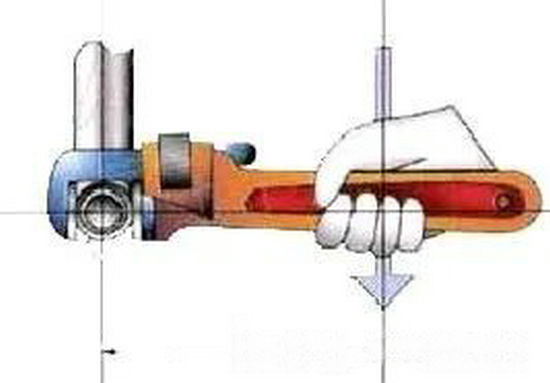

螺纹连接时，填料采用白厚漆麻丝或四氟乙烯生料带，一次拧紧，不得回拧，紧后留有螺纹2 3圈。

管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路。

3）防腐

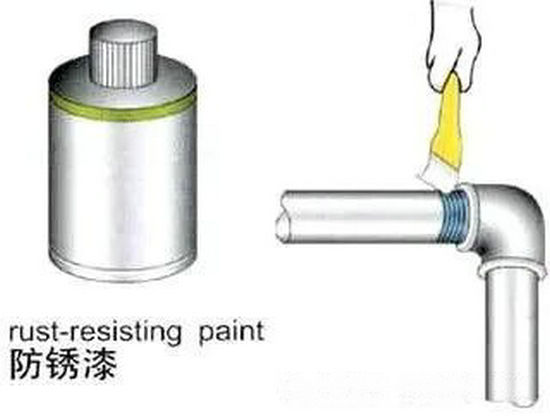

管材与管件连接后，外露的螺纹部分及所有钳痕和表面损伤的部位应进行防腐处理。

镀锌钢管丝扣连接标准旋入螺纹扣数及标准紧固扭矩表：

公称直径 （mm）	旋入		扭矩 （N·m）	管钳规格（mm） ×施加压力（KN）
	长度（mm）	螺纹扣数
15	11	6.0～6.5	40	350×0.15
20	13	6.5～7.0	60	350×0.25
25	15	6.0～6.5	100	450×0.30
32	17	7.0～7.5	120	450×0.35
40	18	7.0～7.5	150	600×0.30
50	20	9.0～9.5	200	600×0.40
65	23	10.0～10.5	250	900×0.35
80	27	11.5～12.0	300	900×0.40

四、管道连接注意事项

序号	注意事项
1	加工管螺纹的套丝机必须带有自动度量设备，加工螺纹时，使用螺纹量规检查螺纹是否符合管道螺纹锥度的标准（JIS B 0203）。
2	管道螺纹连接采用电动套丝机进行加工，加工次数为1～4次不等。管径15~32mm套2次；管径40~50mm套3次；管径70mm以上套3~4次。
3	螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。
4	螺纹连接时，填料采用白厚漆麻丝或四氟乙烯生料带，一次拧紧，不得回拧，紧后留有螺纹2 3圈。
5	管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。
6	喷淋支管应分两次安装，第一次必须在吊顶前将水平横管安装到位，开出三通口。第二次必须在吊顶装饰吊龙骨时穿插安装支管。
