一、设计要求

暖通工程的空调冷热水共用管，空调凝结水管均保温。

1、保温材料采用难燃型橡塑海绵管壳。保温厚度为：管径小于等于DN20都为25mm管径DN25~DN40的为28mm，管径DN50～DN125的为32mm ，管径DN150～DN400的为36mm,管径大于等于DN450的为40mm,冷凝水管及膨胀管为19mm。空调冷、热水管（包括冷凝水管）穿过防火墙处及楼梯间或（合用）前室等防火隔墙两侧2米范围内采用离心玻璃棉，管径小于等于DN25的为25mm，DN32～DN80为30mm，DN100～DN400为35mm.管径大于等于DN450的为40mm，冷凝水管及膨胀管为25mm。

2、膨胀水箱采用厚50mm难燃B1级发泡橡塑保温，用专用粘结剂粘贴，外做厚15mm钢板网石棉水泥保护粉刷。

3、设在屋顶露天太阳直接照射的冷却水管采用50mm厚橡塑复合隔热材料（复合不燃铝箔）保温隔热，外表面需用0.5mm厚的铝板作保护壳。

4、制冷主机房、锅炉房、屋面保温水管以及任何外露的（包括室外和没有天花板的室内）保温管道，外表面用厚0.51mm厚的UPVC壳作保护壳。

二、施工准备

1、安装工具

（1）1″－2″的毛刷：毛刷不应太大，刷毛应剪断，使刷毛变硬，以保证上胶均匀。

（2）圆规、卡钳、卡钢尺、刀片。

（3）长刀、锯刀、磨刀石、刀片。

（4）盛胶水的小罐或小桶。

2、胶水的使用

（1）使用胶水之前摇动容器，使胶水均匀，在实际安装中，用小罐胶水以防止其挥发得太快，如有必要，可将大罐的倒入小罐中使用，不用时将罐口密封。

（2）不涂胶水时，刷子不要浸泡在胶水中。

（3）在需要粘接的材料表面涂刷胶水时应该保证薄而均匀，待胶水干化到以手触摸不粘手为最好粘结效果。胶水自然干化时间为3-8 分钟，时间的长短取决于施工环境的温度和相对湿度。

（4）如果胶水已干透，要重新上胶再粘接。如果干胶超过两次，必须把老胶水清除，再可上胶粘结。

（5）胶水的用量：每升胶水可安装 3-4 平方米板材或15-18 米管材。

（6）胶水的使用范围为：5℃-70℃。

三、操作工艺

1、直管的安装

取一段合适长度的管材包在管道上，在开口管材的开口处涂上胶水、待胶水干化后，先粘接开口管材的两端，再粘合管材的中点，之后又由两段向中间粘合，直至全部封合。

2、变径管的安装

选择与变径管最大直径一致的管材，并切取所需长度；测量，并在管材上做标记以保证管材修剪后小端管径与变径管最小直径一致；以管的开缝为始端沿着所做标记切出四块同样尺寸的楔型用胶水将切口粘合，只保留开口缝；待切口粘牢后，将管材套在变径管上，用胶水粘接口，并与管道粘接。

3、直角弯头的安装

取一段合适长度的管材，按所示原理从中间切开；在两个切面上涂上胶水，粘和成90 度弯头；将弯头套在管道上；从两端向中间粘和管材的开口缝，直至封合。

4、T 型结构的安装

取一段管材，错开管材开口处开一个与安装管相同直径的孔，形成一个 T 型接点；在孔上向开口管管缝开一条缝，便于安装；将管材安装在T 型管的直管上，在开口缝处涂上胶水，粘合；另取一段与侧管直径一致的管材，在离管断口R 处划一切线（R 为管材半径）；在切线与断口之间做一U 型切面；修剪切面；在切面及开口缝上涂上胶水；胶水干化后，将管材套在侧管上，与直管粘接起来；由两端向中间粘合，至封合。

5、大阀门和开关的安装

阀门保温的施工方法大致可按由里到外，填平再包的步骤进行，基本做法如下：测量出法兰半径R；测量出两法兰之间的距离L；以2ΠR1 为长，两法兰之间的距离L1 宽量取一段板材；在量取的板材上切去多余部分以保证板材包紧阀体；在阀体及板材的内表面均匀地涂上胶水；将板材包在阀体上并填平法兰间的空隙；测量出两法兰外端的距离；两法兰外端距离为宽量取一段板材；以装上材料后的法兰周长为长，两法兰外端距离为宽量取一段板材；在切下的板材上切取部分以保证板材间的安装紧密；在安装好的板材外侧面及需要安装的板材内侧面涂上胶水；干化后，将板材包紧并保证材料切面与法兰外侧平齐；量取水管半径，并以水管半径为半径，装上材料后的法兰半径为外径在合适的板材上切取一圆环；在圆环上切开一条缝， 以便安装；在法兰外侧及圆环内侧涂上胶水；将圆环套在法兰外侧；量取阀门盖到阀门体的最小长度 H1、阀门到阀门体的最大长度H2 及阀门心轴法兰周长LX；在一块合适的板材上按如图所示切取材料；将材料包在阀门盖上；以阀体盖直径为外径、阀杆直径为内径切去一个圆环，涂上胶水安装在阀体盖下，以保证密封；用封条将接口处粘接好，完成安装。

四、安装技术规范要求

1、风管与部件及空调设备绝热工程施工应在风管系统严密性检验合格后进行。

2、空调工程的制冷系统管道，包括制冷剂和空调水系统绝热工程的施工，应在管路系统强度与严密性检验合格和防腐处理结束后进行。

3、风管系统部件的绝热，不得影响其操作功能。

4、保温胶水宜均匀的涂在风管、部件或设备的外表面上，绝热材料与风管、部件及设备表面应紧密贴合，无空隙。

5、绝热层纵横向的接缝，应错开。

6、所有接口和支撑的地方都必须用专用胶水粘接，以保证密封，防止跑冷，出现结露现象。

7、施工保温前要确认管套规格是否保温管相符，避免出现偏大或偏小现象。

8、安装后所有的三通、弯头、阀门、法兰和其他附件都需要达到设计厚度。

9、安装时应先大管后小管，先弯头，三通后直管，最后阀门、法兰。

10、所有单层保温管套都必须加贴封条，确保密封。

11、所有的接缝都尽量安装在不显眼处，以保证美观。

12、使用胶水之前摇动容器，使胶水均匀，在实际安装中，用小罐胶水以防止其挥发得太快，如有必要，可将大罐的倒入小罐中使用，不用时将罐口密封。

13、不用涂胶水时，刷子不要浸泡在胶水中。

14、在需要粘接的材料表面涂刷胶水时应该保证薄而均匀，待胶水干化到以手触摸不粘手为最好粘接效果。胶水自然干化时间按胶水说明书，时间的长短取决于施工环境的温度和相对湿度。

15、粘接时，要掌握粘接时机，两粘贴面对准一按即可。

16、如胶水巳干透，要重新上胶再粘接。如果干胶超过两次，必须把老胶水清除，再可上胶粘接。

五、质量标准

1、保温材料的强度、容重、导热系数、规格及保温做法符合规定要求，检验方法：检查保温材料出厂合格证及说明书。

2、保温层表面平整，做法正确，搭茬合理，封口严密，无空鼓及松动。检验方法：观察检查。

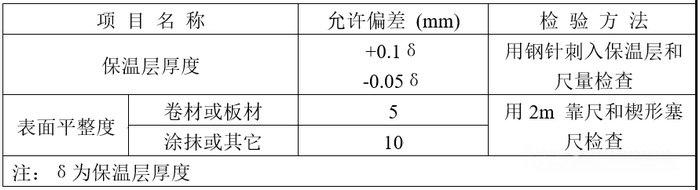

3、保温层安装的允许偏差和检验方法项目见下

六、成品保护

1、地沟及管井内管道及设备的保温，必须在地沟及管井内已进行清理，不再有下道工序损坏保温层的前提下，方可进行。

2 、一般管道保温应在水压试验合格，防腐已完方可进行保温施工，不能颠倒工序。

3 、在建筑物吊顶内及管井内做保温的管道，必须在防腐、试压合格、保温完成隐检、合格后，土建才能最后封闭。严禁颠倒工序施工。

4 、保温材料进入现场不得被雨淋，或存放在潮湿场所。

5 、明装管道的保温，如土建喷浆作业在后，应有防止污染保温层的措施。

6 、如有特殊情况需拆下保温层进行管道处理，或其他工种在施工中损坏了保温层时，应及时按原要求进行修复。

七、质量通病预防及注意事项

1、保温材料使用不当、交底不清、做法不明。

解决办法：熟悉图纸，了解设计要求，不得擅自变更保温做法，严格按设计要求施工。

2 、保温层厚度不按设计要求施工。

原因：凭经验施工，对保温的要求理解不深。

3 、保温表面粗糙不美观。

原因：操作不认真，要求不严格。

4 、保温层空鼓、松动不严密。

主要原因：保温材料大小不合适，缠裹时用力不均匀，搭茬位置不合理。
