薄壁不锈钢管（卡压）连接施工工艺标准

 薄壁不锈钢管（卡压）连接施工工艺标准

卡压压力参照表

卡压连接工艺做法

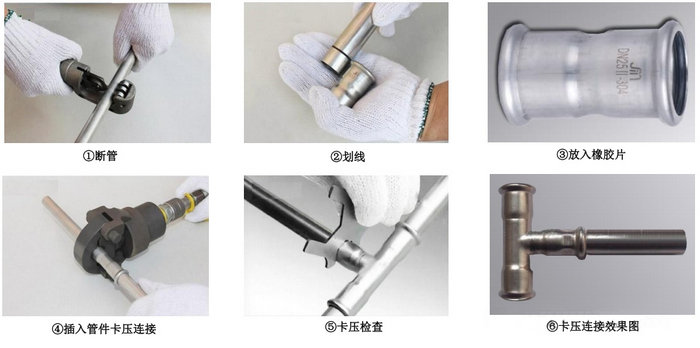

工艺流程(卡压)：

施工准备——断管——划线——安橡胶圈——插入管件——卡压连接——卡压检查——成品保护

工艺做法：

1.施工准备：准备加工中用到的各种材料并根据设计图纸和现场环境确定管线长度。

2.断管：使用切管设备切断管道，并使用专用除毛器或锉刀将毛刺完全除净。

3.划线：使用划线器或记号笔在管道端部画标记线一周，确保管道插入长度，避免脱管。

4.安橡胶圈：确认“O”型密封圈安装在正确位置上，安装“O”型圈时严禁使用润滑油。

5.插入管件：将管道笔直地插入管件内，注意不要破坏橡胶圈，并检验管件端部与划线位置相距 3mm 以内。

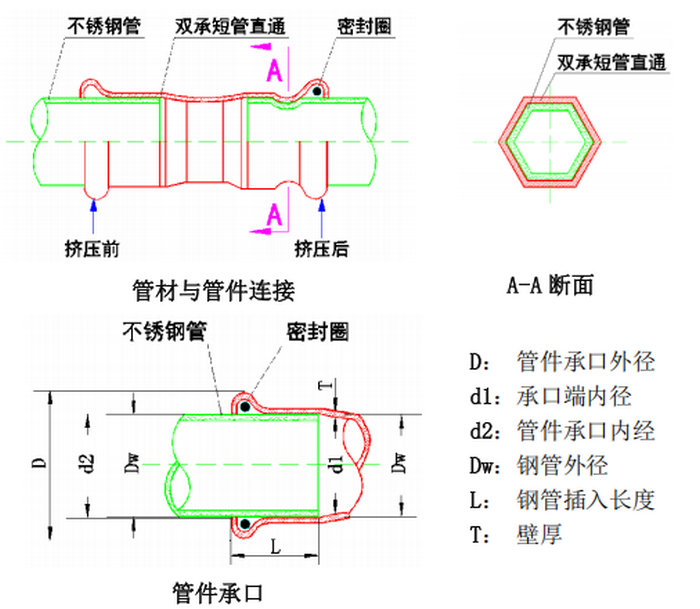

6.卡压连接：把卡压工具钳口的环状凹部对准管件端部内装有橡胶圈的环状凸部进行卡压，钳口应与管道轴心线呈垂直状。

7.卡压检查：用六角量规确认卡压处尺寸是否正确，以完全插入六角量规为卡压质量合格。

8.成品保护：对已经安装好的管道外缠绕塑料薄膜进行保护。

质量标准：

1.不锈钢管道组成件要符合设计要求，并有产品合格证和质量证书。

2.不锈钢管材的断管应采用机械或等离子切割方法断管，不宜采用砂轮机等会产生高温的断管工具。断面平齐，无裂纹。

3.转换螺纹连接接头时，应锁紧螺纹后再进行卡压。

4.对不同管径的管道卡压压力有明确要求，卡压压力如上表所示。
