桥架线槽安装工艺

桥架线槽安装工艺

本工程桥架安装量较大，桥架最大宽度达到1800mm。应急电缆、普通电缆的桥架与弱电系统的桥架均须分开布置。安装前须进行深化设计，使桥架合理地布置，达到节省空间和排布美观的目的。

一、工艺流程

预留孔洞→弹线定位→支架安装→桥架安装→桥架接地

二、施工准备

序号	项目	内容
1	材料 要求	各层配电间内竖向敷设的电缆桥架采用带盖的梯架，其余地方采用托盘式或槽式桥架。桥架的直通、弯头、三通等附件，内外应光滑无棱刺，无扭曲、翘边、变形现象等，并有产品合格证。
2	主要 机具	电工工具、活动扳手、手电钻、电锤、铅笔、卷尺、线坠、粗线袋、锡锅、喷灯、冲击钻、兆欧表、万用表、工具袋、工具箱等。
3	作业 条件	配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成；顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设； 竖井内土建作业全部完成； 地面电缆桥架应及时配合土建施工；墙面及地面的粉刷基本完成。
4	施工 准备	参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管； 现场加工须设置专用工作台，加保护围栏，作业时应配备电气消防设备；作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平； 施工技术资料要和施工进度同步。

三、施工要点

（1）预留孔洞

根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

（2）弹线定位

根据深化设计图中桥架的分布进行弹线定位。确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，且应避开预应力钢筋，须放线定位，确保安装后不仅垂直度满足规范，而且外观成排成线、长短一致。对于桥架较密集的变配电所，从地板上弹线，然后用红外线射灯定位投射到顶板来确定支架的固定点，其它部位从顶板上放线以确定支架的位置。

（3）支架安装

安装支架时应按照深化设计图确定安装的部位。支架的整体外观应成排成线、长短一致。根据机电系统技术说明书电缆托盘/梯架以软钢支架和吊杆或悬挂于结构板，梁、墙上，其间距在直线段为1m，距弯节和分支节不超过225mm，且支架和吊杆为热镀锌并涂防锈漆。

（4）桥架线槽安装

电缆桥架直线段连接应采用连接板，用爪型垫圈、弹簧垫圈、螺母紧固，接茬处应缝隙严密平齐；电缆桥架进行交叉、转弯、丁字连接时，应采用生产厂家配套的配件，桥架的三通、弯头；单通，二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。

桥架线槽转弯处弯曲半径要求表

序号	电缆种类	最小允许弯曲半径
1	电力电缆	15D
2	控制电缆	10D

桥架水平安装：为确保电缆的顺利敷设，水平安装桥架的顶部距顶板最小距离为200mm采用共用支架的桥架各层之间的最小间距为150mm。

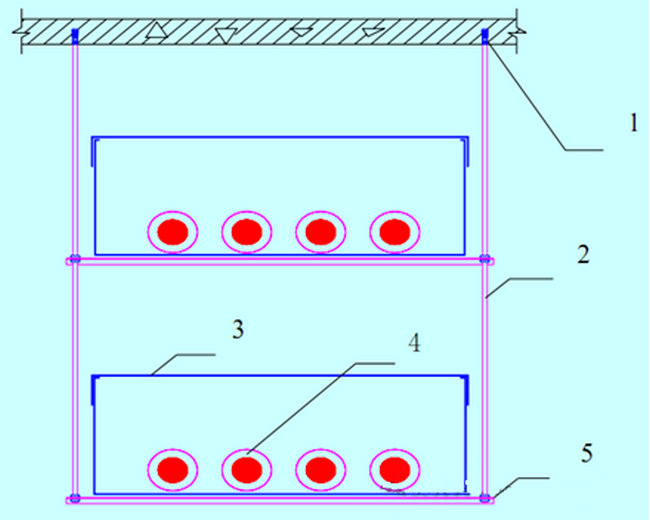

1-内胀螺栓2-吊杆3-桥架4-电缆5-型钢支架

宽度在150以上的桥架水平安装时，支架均采用角钢或槽钢制作，桥架宽度在150mm以下的选用成品支架固定。水平安装的桥架支吊架规格见下表：

桥架线槽支架制作材料规格表

序号	桥架规格	吊杆规格	吊梁规格
1	1000以上	Φ16通丝杆	【8#
2	800～1000	Φ12通丝杆	L50×50×5
3	400～600	Φ10通丝杆	L40×40×4
4	150～300	Φ8通丝杆	L30×30×3

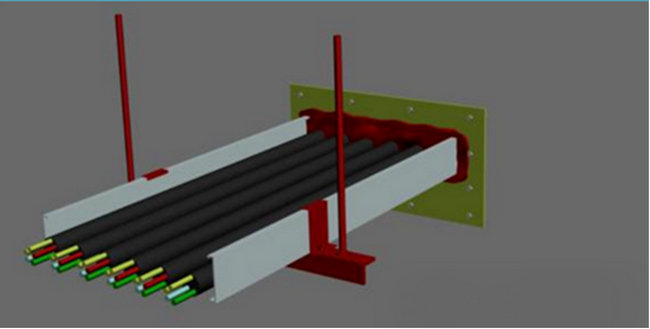

桥架穿墙的防火堵洞示意图

桥架垂直安装：竖井内采用梯形桥架，梯形桥架与支架应牢固连接，每2m固定一次。支架与楼板及墙体采用膨胀螺栓固定，桥架与支架之间采用圆头螺栓固定，螺栓的圆头在梯架的内侧。

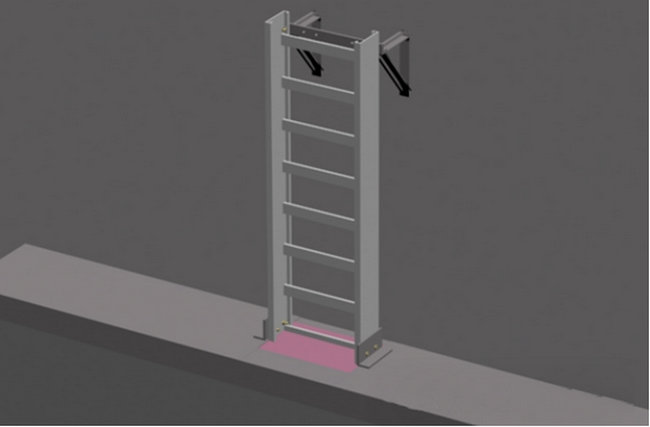

竖井内桥架安装示意图

由金属桥架引出的金属管线，接头处应用锁母固定。在电线或电缆引出的管口部位应安装塑料护口，避免出线口的电线或电缆遭受损伤。

（5）地面线槽安装

地面电缆桥架安装时，应及时配合土建地面工程施工。根据地面的型式不同，先抄平，然后测定固定点位置，将上好卧脚螺栓和压板的电缆桥架水平放置在垫层上，然后进行电缆桥架连接。如电缆桥架与管连接；电缆桥架与分线盒连接；分线盒与管连接；电缆桥架出线口连接；电缆桥架末端处理等，都应安装到位，螺丝紧固牢靠。地面电缆桥架及附件全部上好后，再进行一次系统调整，主要根据地面厚度，仔细调整电缆桥架干线，分支线，分线盒接头，转弯、转角、出口等处，水平高度要求与地面平齐，将各种盒盖盖好成堵严实，以防止水泥砂浆进入，直至配合土建地面施工结束为止。

（6）桥架接地

电缆桥架应可靠接地，本工程安装的桥架每个接头处用一条镀锡铜带以螺栓于相邻的桥架连接以保证电气上的连续性。保护地线应根据设计图要求敷设在电缆桥架外一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。

电缆桥架的宽度在100mm以内（含100mm），两段电缆桥架用连接板连接处（即连接板做地线时），每端螺丝固定点不少于4个；宽度在200mm以上（含200mm）两端电缆桥架用连接板连接的保护地线每端螺丝固定点不少于6个。

金属电缆桥架、线槽及其支架和引入或引出的金属电缆导管接地（PE）或接零（PEN）全长必须应不少于2处与接地（PE）或接零（PEN）干线相连接，金属线槽须与金属管进行可靠连接。

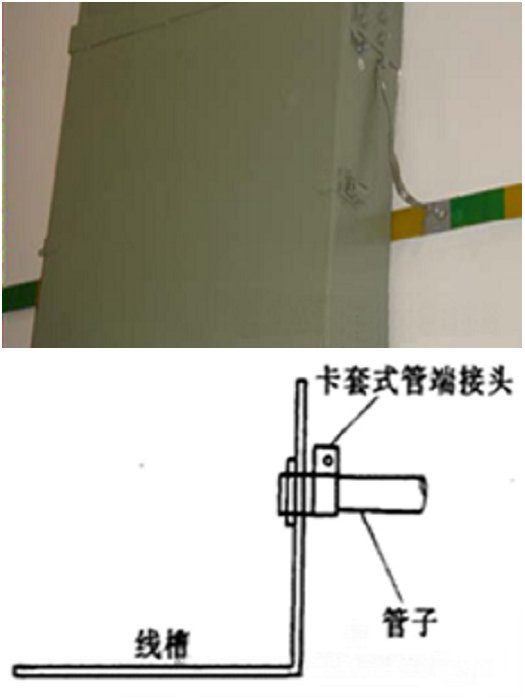

桥架线槽接地示意图

电缆桥架盖板有关保护接地要求要符合验收规范。

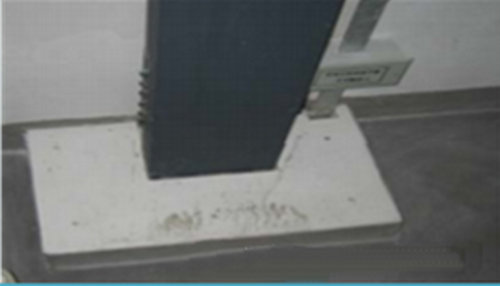

施工现场部分效果图

四、桥架线槽安装质量要求

（1）桥架线槽安装质量

桥架转弯及分支处均选用成品配件，且弯头的弯曲半径根据桥架内敷设的最大电缆转弯半径来制定。根据深化设计图，对各楼层的桥架的弯头、三通等配件进行编号，并将高压与低压桥架进行标识。

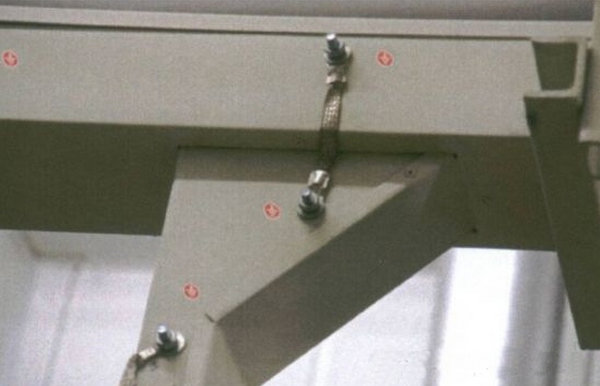

桥架安装与接地成品示意图

桥架安装应平直整齐，无扭曲变形，内壁无毛刺，各种附件齐全；水平或垂直安装允许偏差为其长度的2‰，全长允许偏差为20mm；桥架连接处牢固可靠，接口应平直、严密，桥架应齐全、平整、无翘角、外层无损伤。

桥架敷设直线段长度超过30m时，以及跨越变形缝的桥架均安装伸缩节，且伸缩灵活桥架之间的连接采用半圆头螺栓，且半圆头应在桥架内侧，接口应平整、无扭曲、凸起和凹陷。

在各层的公共区域内的主干桥架采用共用支架安装。强电井内的桥架根据深化设计图确定桥架的支架样式。桥架安装穿越防火分区时用防火枕或防火泥封堵。

在吊顶内敷设时，如果吊顶无法上人时应留有检修孔；不允许将穿过墙壁的电缆桥架与墙上的孔洞一起抹死；电缆桥架的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并做好整体接地；当电缆桥架的底板对地距离低于2.4m时，电缆桥架本身和电缆桥架盖板均必须加装保护地线，2.4m以上的电缆桥架盖板可不加保护地线。

电缆桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，电缆桥架本身应断开，槽内用内连接板搭接，不需固定；保护地线和槽内导线均应留有补偿余量，敷设在竖井、吊顶、通道、夹层及设备层等处的电缆桥架应符合《高层民用建筑设计防火规范》（GB5004595）的有关防火要求；桥架穿越防火区的孔洞要用放火泥或防火枕进行封堵。

在施工过程中，要经过仔细核算，保证在同一线槽（包括绝缘在内）的导线截面积总和不超过内部截面积的40%，若不能满足要求，积极与甲方及设计院沟通。

电缆桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵；建筑物的表面如有坡度时，电缆桥架应随其变化坡度。待电缆桥架全部敷设完毕后，应在配线之前进行调整检查；确认合格后，再进行槽内配线。跨越变形缝处设置补偿装置，线槽本身应断开，槽内用专用伸缩节连接，伸缩节固定一端，保护地线和槽内导线均应留有补偿余量；线槽、桥架通过连接板使用方颈螺栓进行连接，螺母位于桥架外侧；桥架线槽与盒、箱、柜等接茬处，进线和出线口均采用抱脚连接，并用螺丝紧固，末端应加封堵。

电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距应符合下表规定。

桥架线槽与热力管道净距离要求表

序号	管道种类		平行净距（m）	交叉净距（m）
1	一般工艺管道		0.4	0.3
2	热力管道	有保温层	0.5	0.5
3		无保温层	1.0	1.0

（2）成品保护

安装电缆桥架及槽内配线时，应注意保持墙面的清洁；接、焊、包完成后，电缆桥架盖板应齐全平实，不遗漏，缆线不允许裸露在电缆桥架之外，并防止损坏和污染电缆桥架；缆线完成后，不得再进行喷浆和刷油；以防止缆线和电气器具受到污染；使用高凳时，注意不要碰坏建筑物的墙面及门窗等。
