无负压供水设备

无负压供水设备是一种加压供水机组，直接与市政供水管网联接、在市政管网剩余压力基础上串联叠压供水而确保市政管网压力不小于设定保护压力（设定压力必须高于小区直供区压力需求，一般不低于1.2Kg）的二次加压供水设备。

管网叠压(无负压)供水设备的核心是在二次加压供水系统运行过程中如何防止负压产生，消除机组运行对市政管网的影响，在保证不影响附近用户用水的前提下实现安全、可靠、平稳、供水。

无负压供水设备又被称之为管网叠压供水设备，市场上主要有罐式无负压供水设备与箱式无负压供水设备。

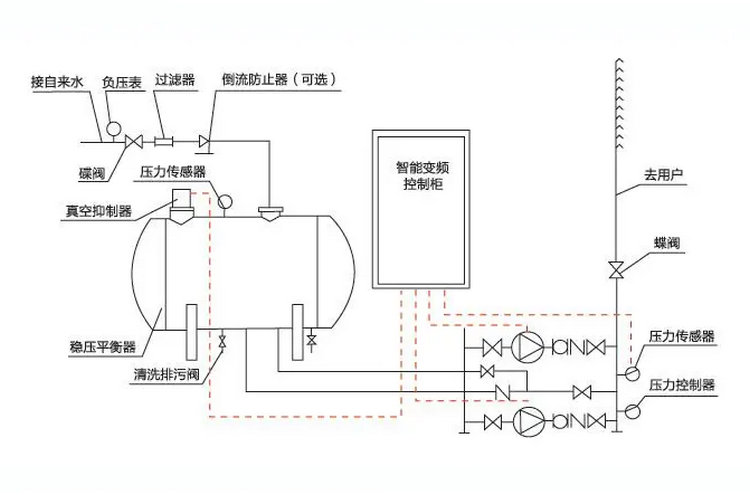

工作原理

稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。

（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

（5）停电继续供水：当小区停电时，由市政管网继续向低区用户供水，停电不停水。设备恢复供电后，自动启动，恢复正常供水。

---

箱式无负压供水设备

1、供水量充足：箱式无负压供水设备能够和市政管网串接，确保对市政管网不产生负压，在用水高峰期间，通过微机控制变频调节水泵能将密闭水箱中的水增压，避免了因市政管网供给不足的用户所需给予的流量。

2、智能供水：当公共供水管网≤0.2Mpa时(可自由设定0.2-0.4Mpa)无负压装置关闭，无负压进水装置打开，由水箱供水；反之当公共供水管网压力≥0.2Mpa时，延-时10分钟(时间可调整)无负压装置打开无负压进水装置关闭，由公共供水管网供水。

3、水源干净、压力恒定：无负压水箱内存储的水通过智能控制每6小时循环一次确保水质新鲜、干净。箱式无负压供水设备的变频泵以恒定的转速运行，利用自来水原有的压力实现叠加能确保用户所需的压力和压力恒定。

4、保护官网压力：调节峰值用水，水箱入口处采用了智能化的电磁阀来控制进水压力及水位。当管网压力下降加压泵从水箱取水时，可通过智能控制，当水箱水位低于液位时，再打开电磁阀从管网中放水，此时保证取水口的压力。此措施是一可以避开高峰用水，起调峰作用，二是避免了普通水箱的零-压力泄水，对管网压力是一个很好的保护作用。

5、智能增压泵：当自来水压力能满足用户用水要求，增压泵通过变频控制处于休眠状态。当非高峰用水时，自来水压力又达不到用户用水压力，水泵可以在自来水水压(0.2-0.5MPa)的基础上叠加增压，差多少补多少充分利用余压节约电能，节能效果显著。

6、环保没有污染：产品所有过水材料采用304食品级不锈钢，配套气压罐及水密封材料符合卫生标准，可避免传统水池（水箱）各种水源污染问题。

7、智能变频：设备在叠压供水期间，可充分利用市政水源本身具有的压力势能，差多少补多少，大限度地发挥变频调速的节能效果。

8、高-效节能：为进一步降低能耗，不作多余功，产品采用自动变压控制技术，该技术同时也有效解决了加减泵过渡过程中易产生临界流量振荡问题，还提高了供水舒适性。

9、所设计的变频控制柜具有较高智能性：实现了2路水源的检测、报警、自动切换；实现了对水箱补水、贮水、水源切换、增压运行各环节的统一调度、合理管理。

应用范围

1、适用地域范围：适用于城市管网压力较充足的地区加压给水；

2、适用工程类型：工矿企业的生产、工业用水、自来水厂的大型给水中间加压泵站；

3、适用工程部位：给水二次加压系统；

4、其它适用范围：新建、改造、扩建住宅楼、办公楼、宾馆、饭店等公共建筑生活用水。

---

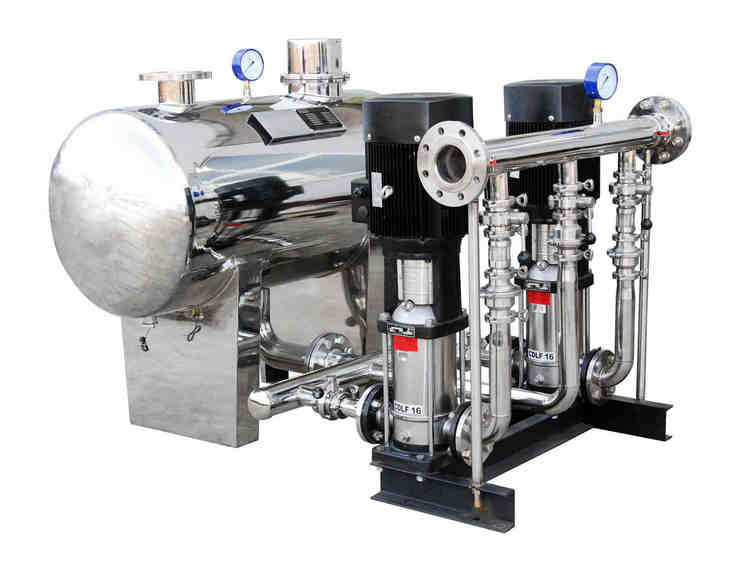

无负压变频供水设备产品介绍

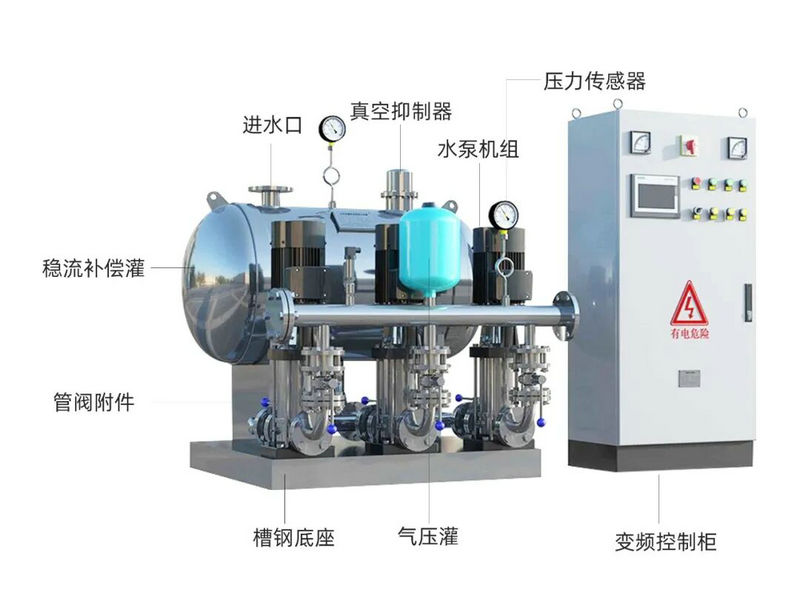

无负压供水设备是由无负压罐、泵组、控制柜、稳压罐及管阀附件组成的供水设备，是将设备串联在市政自来水管压力不足的地方，设备通过压力传感器检测出口压力，将检测值和设定值进行比较，运算出在市政自来水管的原有压力基础上需要增加的压力值，确定水泵推入运行台数和变频器输出频率（反应到电机及水泵为转速）以符合用水曲线实现恒压，无负压变频供水设备大限度利用了市政自来水管网的原有压力，对市政自来水管网不产生负压，用无负压罐取代老式水池，减少了用水二次污染，是供水领域的新一代节能型产品。

无负压供水设备优点

1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。

2、快效节能，运行成本低： 可充分利用市政管网供水压力，差多少、补多少、不产生负压、与传统供水设备相比可节能30%—90%。停电也可维持市政管网水压供水。

3、智能化程度高，操作简单，节省人力：该设备由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实现无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。

4、环保卫生:设备全封闭运行，能够消除水源二次污染。

5、保护功能齐全：具有很好的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

6、占地少安装方便：整套设备只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。

7、延长设备的使用寿命：对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命可延长3倍以上。

8、停电不断水：供电线路停电时，系统通过747D及旁通等手段实现停电不停水，即停电时系统自动切换为市政自来水压力供水。

9、高度自动化：系统实现全自动控制，具有手动/自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、不用水停机、瞬间跳闸保护等功能。另可根据用户需要配置人机界面，可视化远程调整、监测和维护。

无负压供水设备应用范围

1、高层建筑、居民小区、别墅等居民生活用水;

2、企事业单位、写字楼、学校，体育馆，高尔夫球场，机场等场所的日常用水;

3、生产制造、食品工业、工厂、工矿的生产用水;

4、大型广场、公园绿地和农场的喷灌站。

---

变频恒压供水设备

恒压供水设备由气压罐、水泵及变频控制柜三部分组成，变频恒压供水系统设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“用多少水，供多少水”；采用该设备不需建造高位水箱，水塔，水质无二次污染，是一种理想的现代化建筑供水设备。设备还具有强大的远程(无线)通信监控功能及用户中控室(选配);人性化的人机对话触摸式界面;全人工智能控制及远程保修预警服务。

产品优点

1、供水品质高：变频恒压供水设备采用水泵出口恒压控制，无论系统用水量怎样变化,均能使管道出口压力保持恒定。

2、运行可靠：变频恒压供水设备采用进口变频调速器和国内优良水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。

3、快效节能：变频恒压供水设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在快效区，节电效果明显。

4、操作简单：变频恒压供水设备采用全自动控制，操作人员只需转换电控柜开关，就可以实现用户所需工况。

5、占地少安装方便：整套设备只需一组控制柜和人泵机组，安装方便。

6、延长水泵及电机的使用寿命：对多台泵组均能可靠的实现软启动，并且轮流运转，大大延长了水泵及电机的使用寿命。

7、变频调速供水设备应用范围：可供流量5~5000吨/小时,扬程20~400米。

8、经济效益显著：使用该设备，可不设楼顶水箱，既减少建筑物的造价，又克服了气压罐波动大，水泵启动频繁和建造水塔一次性投资大，施工周期长，费用高等缺点。

应用范围

1、高层建筑、居民小区、别墅等居民生活用水；

2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水；

3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水；

4、各种循环系统，自来水厂的中间加压泵站；

5、老旧水池供水及其它形式供水的改造。

---

无负压供水设备一体化成套生活供水，由控制系统、泵组、稳流调节罐、管路附件及压力罐等组成。无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

设备分类

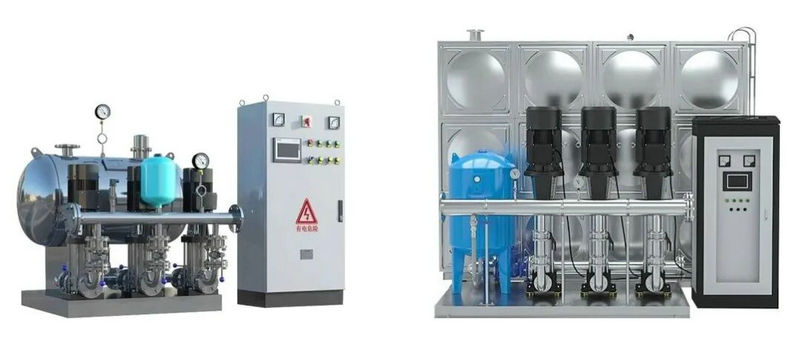

市场上所用的无负压供水设备主要有2种: 稳流罐式、调节水箱式。

稳流罐式

罐式无负压供水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器(又称“真空消除器”)，水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。此方式无储备水量，城市公共供水管网停水时易出现断水现象。

调节水箱式

该方式设有不承压的调节水箱，内部加设有稳流补偿器，通过电控装置，使调节水箱内的水每天至少循环两次，确保水质不变。当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水;否则，从调节水箱取水。此方式具备一定的备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒(据)。

产品特点

1.苍迈无负压供水设备采用多级全不绣钢加压泵，泵壳，叶轮及主要配件均采用食品级不绣钢材质制造，流通光滑，高效节能，运转平稳，噪音极底，整机性能优异，是理想的绿色环保节能型给水设备。

2.节能效果显著，设备直接与自来水管串接，在自来水厂一次供水管网压力的基础、上叠加所需的压力，差多少，补多少，能充分利用管网的压力，用水低峰期，设备甚至不需要运行，与传统给水设备比，节能达30%-90%。

3.较低的运行成本，由于在对加压泵的选型过程中运用较小,并目可运用对泵关联供水的方法,在城市用水低峰期时,能够对城市一次供水压力进行利用,可以不对泵进行启动或只对一台泵进行启动的方法,从而实现城市用水的需求。当用水高峰期来临时方可对其他泵进行启动。所以,在设备运行过程中会有较低的能耗形成,促使运行成本得到有效的降低。

无负压供水设备的应用范围:

1、高层建筑、居民小区、别墅等居民生活用水。

2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。

3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。

3、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能;

4、对原有气压供水设备进行改造，可以充分利用原有的气压罐;

5、各种循环系统，自来水厂的中间加压泵站;

6、其他：老旧水池供水及其它形式供水的改造;

7、农田灌溉系统;

工作条件

环境温度<40°C，相对湿度<95%

所输送介质中固体颗粒体积含量不超过单位

体积的0.1%，粒度<0.2mm;吸入压力≤1.0MPa

或泵系统最高工作压力≤1.6MPa

即泵吸入口压力+泵扬程≤1.6MPa
