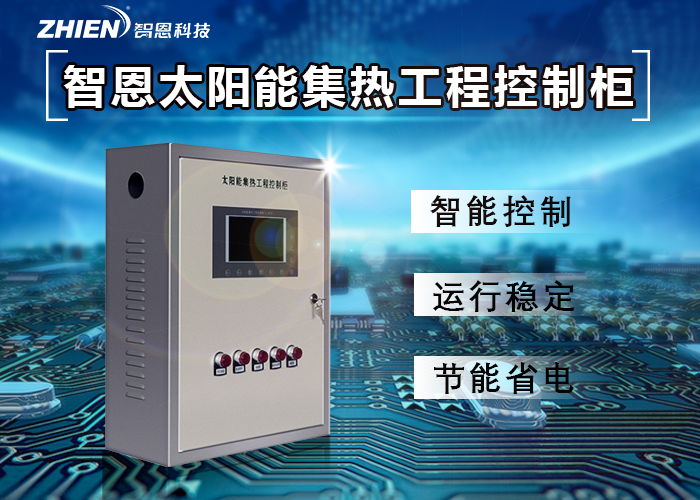

太阳能集热工程控制柜的标准安装步骤

太阳能集热工程控制柜的安装步骤适用与商用太阳能热水工程不锈钢控制柜（室内 / 户外防雨柜），兼顾施工交底、验收文档使用。

一、安装前期准备

1、核对设备参数

确认控制柜额定电压、回路数量、负载功率；核对配套传感器（PT1000）、水泵、电磁阀、电加热功率匹配。

2、工具与材料准备

冲击钻、扳手、压线钳、万用表、电缆、线槽 / 线管、接地扁铁、线号管、绝缘胶带、固定膨胀螺栓。

3、选址要求（重点）

优先安装在干燥、通风、便于检修位置，避开雨水直淋、暴晒；户外必须选用防雨不锈钢控制柜。

远离水箱蒸汽出口，防止水汽进入柜内造成短路。

柜体底部预留≥300mm 布线空间；高度建议：柜中心距地面 1.4～1.5m。

与水泵、传感器距离合理，减少信号线长度，避免强电弱电同管敷设。

规范要求：强电电缆与温度、水位信号线分开穿管，不能共管，防止信号干扰。

二、柜体固定安装

1、放线定位，标记膨胀螺栓孔位；

2、打孔安装膨胀螺栓，挂装控制柜，调整水平、垂直；

3、柜体可靠固定，柜门开合顺畅；

4、柜体接地：控制柜外壳必须单独接入保护地线 PE，不可省略，防止漏电危险。

三、电缆布线与穿管施工

区分两类线缆，分开走线：

1、强电回路（动力线）

集热循环泵、补水阀、电辅热、防冻伴热带电源线；

2、弱电信号线

温度探头、水位传感器信号线（建议使用屏蔽线）。

布线原则：

强弱电线槽分隔，间距≥20cm；交叉处尽量垂直交叉；

线缆进入柜体使用防水接头，户外柜必须做好线缆入口密封，防止雨水、潮气灌入；

所有线缆预留检修余量，柜内走线整齐，固定线卡。

四、柜内接线（核心工序，顺序不能乱）

接线全程断电操作！

1、接入总进线电源

三相 380V / 单相 220V 进线接入总空开上端，区分 L 火线、N 零线、PE 地线。

2、负载出线接线

空开下端→接触器→端子排，分别引出至：集热循环泵、补水电磁阀、电加热器、防冻回路等；每一路做好线号标识。

3、传感器信号线接入端子排

依次接入：集热器温度 T1、水箱温度 T2、管道防冻温度 T3、水位传感器；

信号线禁止与动力线捆扎在一起。

4、检查所有端子螺丝紧固，杜绝虚接发热。

五、线路通电前全面检查（严禁直接合闸）

1、使用万用表测量：相线对地无短路；相线之间无短路；

2、核对相序（三相设备）；

3、检查地线连续可靠；

4、确认传感器接线正负极无接反；

5、清理柜内线头、杂物，防止异物造成短路。

六、上电调试步骤

1、合上总电源开关，控制柜通电，控制器屏幕点亮；

2、先切换至【手动模式】逐个测试负载

手动启动循环泵、电磁阀、电加热，确认转向、启停正常；发现水泵反转立刻调整相序。

3、切换到【自动模式】，进入控制器参数设置：

设置集热启动温差、停止温差

设置高低补水水位

设置防冻启动温度、水箱恒温温度

开启高低温保护、低水位防干烧保护

4、传感器信号校验：

观察控制器显示温度、水位数值是否和现场实际基本一致；数值异常排查探头断线、短路。

5、模拟工况试运行：

等待系统自然运行，观察温差循环启停、补水、防冻逻辑是否符合设计要求。

七、收尾与验收

1、整理柜内线缆，绑扎线束，粘贴回路标识牌；

2、封堵柜体多余进出线孔，户外柜做好防水密封；

3、做好接地复测；

4、记录调试参数，交付参数表、操作说明书；

5、对甲方运维人员进行操作培训：手动 / 自动切换、参数修改、简单故障判断。

重要安全注意事项

1、所有接线作业必须断电，持证电工操作；

2、电加热回路负载大，线缆、接触器容量预留余量；

3、潮湿环境务必配置漏电保护；

4、信号线屏蔽层单端接地，减少干扰；

5、禁止将控制器弱电端子直接接入 220V 强电，会烧毁主控板。
