空气能承压模块式热泵热水系统

空气能承压模块式热泵热水系统

一、 系统特点

1、冷、热水压力均直接来自于市政管网，冷、热水压始终保持平衡。

2、热水供水无需单独增加供水泵，有效降低整个热水系统运行能耗。

3、热水分仓储存，水箱之间不会发生冷、热水混合 ，从而解决了系统补水造成供水温度下降的问题，实 现全天候恒温恒压供水。

4、模块化承压设计，可单个或多个并联组合使用。

二、系统适用范围

该系统适合中小型的热水项目，单个系统适用于热水用水量在 3~5 吨的项目。根据项目工程情 况，系统可单个或多个并联组合使用。

三、系统产热水能力

系统加热 热水量	水箱	1个	2个	3个	4个	5个	6个
	水量	500L	1000L	1500L	2000L	2500L	3000L
加热 消耗时间约	分钟	75	150	225	300	375	450
	小时	1.25	2.5	3.75	5	6.25	7.5

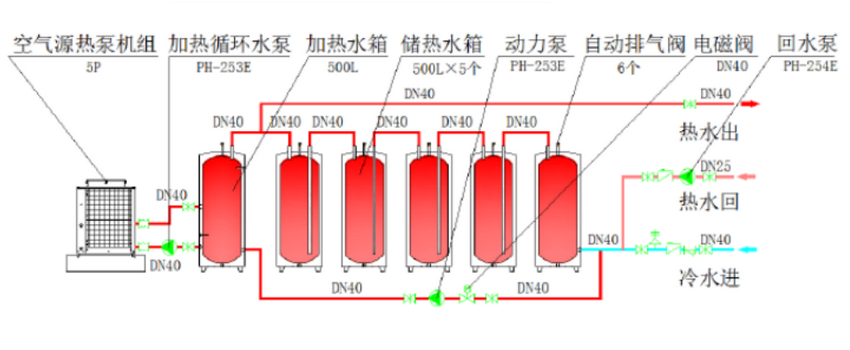

四、系统配置主要设备及参数

序号	名称	型号	参数	数量	单位	品牌
1	空气能热泵 热水机	5P	制热能力：20kw	1	台
			平均输入功率：4.76kw
2	加热水箱	500L	有效容积：500L(承压)	1	个
3	储热水箱	500L	有效容积：500L(承压)	5	个
4	加热循环泵	PH-253E	输入功率：410W	2	台	德国 威乐
			额定流量：11.4m³/h
			额定扬程：4m
5	动力泵	PH-253E	输入功率：410W	2	台	德国 威乐
			额定流量：11.4m³/h
			额定扬程：4m
6	回水泵	PH-254E	输入功率：330W	2	台	德国 威乐
			额定流量：3m³/h
			额定扬程：10m

五、系统运行工作原理

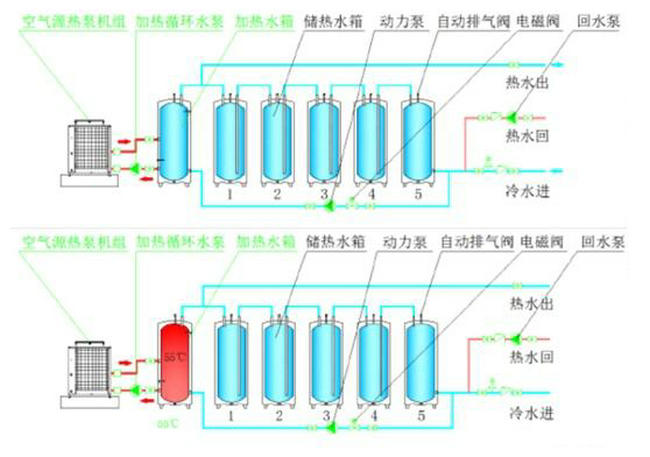

1、当系统初次补满冷水后， 启动加热循环水泵启动和热泵机组对加热水箱中的水进行加热， 一直加 热到设定温度 55℃（可调）。

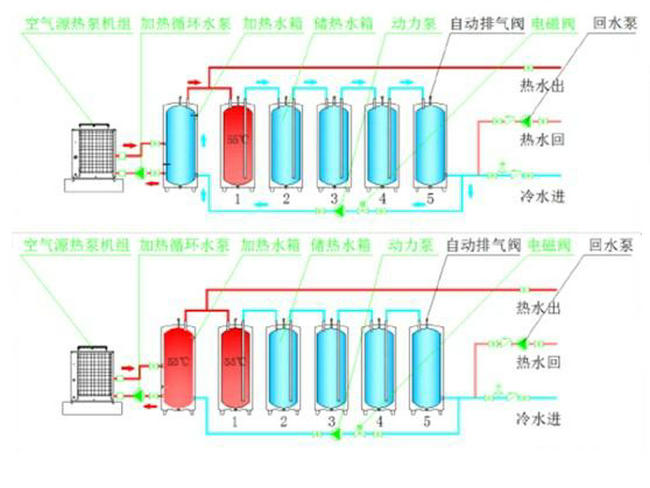

2、当加热水箱温度加热到设定温度 55℃（可调）时，电磁阀打开，启动动力泵，将加热水箱的水 压到储热水箱 1 中。

当系统加热水箱上端的测温点检测到水温低于 53℃（可调）时，动力泵停止，电磁阀关闭。启 动加热循环水泵启动和热泵机组继续对加热水箱加热。

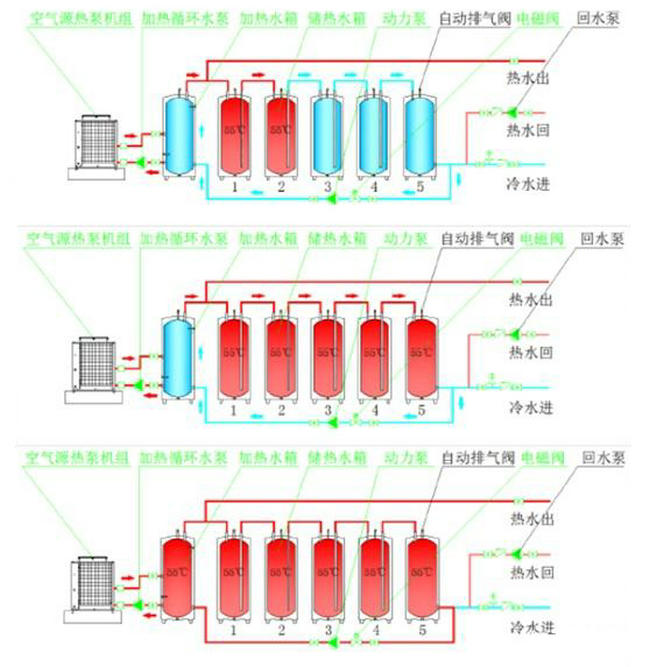

3、当加热水箱温度加热到设定温度 55℃（可调）时，重复动作 2 步骤。

直达将储热水箱 5 的水温 到达设定温度 53℃（可调）以上时，动力泵停止，电磁阀关闭（动力泵和电磁阀工作条件：先满足 储热水箱 5 的水温低于设定温度 53℃（可调），才可根据加热水箱的设定温度而工作） 。

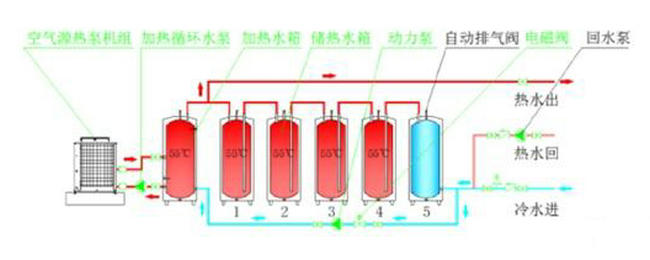

4、当用户使用热水时， 系统热水从储热水箱 1 由自来水压出， 自来水将各个储热水箱的热水向前一 个储热水箱推进。

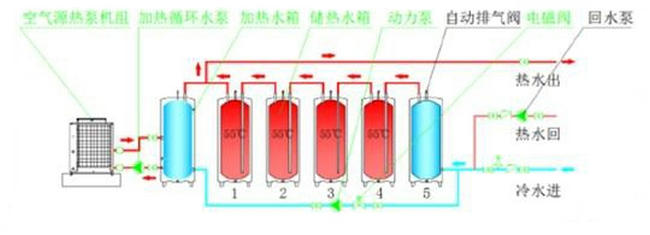

当系统检测到储热水箱 5 的水温低于设定温度 53℃（可调），加热水箱水温到达 55℃（可调） 时，电磁阀打开，启动动力泵，此时热水供水将由加热水箱供出，冷水压进加热水箱中去。

当系统加热水箱上端的测温点检测到水温低于 53℃（可调）时，动力泵停止， 电磁阀关闭 ,此时， 热水供水由储热水箱 1 供出。系统启动加热循环水泵和热泵机组继续对加热水箱加热。
