不锈钢【丝扣/螺纹管件】大集合,不锈钢连接的管件分类

不锈钢连接的管件分类

下面讲一下用于管路连接的管件，如：弯头、大小头、三通、管帽、弯管等。这些管件主要用在石油、化工、电力、造船、建筑行业等领域。比如：室内采暖管道有的要异径连接，有的要转向连接，有的要分流连接，它们分别可采用大小头（国外叫异径管）、弯头和三通管件。当然这些有的是铸件，有的是由管子做原料通过加工的方法生产。

首先我来介绍弯头。弯头现在国际通用的标准是美国的国家标准ANSIB16.9和16.28。该标准的外径尺寸范围是1/2″~ 80″，一般24″以内的都是用无缝钢管为原材料，26″到80″的都是用钢板冲压以后再焊接。壁厚最大可达60mm，最小到1.24mm。钢种用的最多的是碳素钢（20＃）、合金钢和不锈钢，共24个钢种。锅炉上用的CrMo钢像15Cr，用量比较大。三通，外径范围在2.5″－60″，从26″－60″为焊接三通。壁厚28－60mm。大小头规格范围，常规上先说大头规格，再说小头规格，大头最小0.75″，小头最小0.5″，大头最大60″，小头最大48″，20－60″为焊接的，壁厚2.8－4.5mm。

下面我来讲一下弯头的分类方法，按它的曲率半径来分，可分为长半径弯头和短半径弯头。长半径弯头指它的曲率半径等于1.5倍的管子外径，即R＝1.5D。短半径弯头指它的曲率半径等于管子外径，即R＝D。式中的D为弯头直径，R为曲率半径。若按压力等级来分，大约有十七种，和美国的管子标准是相同的，有：Sch5s、Sch10s、Sch10、Sch20、Sch30、Sch40s、STD、Sch40、Sch60、Sch80s、XS；Sch80、Sch100、Sch120、Sch140、Sch160、XXS，其中最常用的是STD和XS两种。按弯头的角度分，有45o弯头，有90o弯头和180o弯头。这样一来弯头的种类是很多的，定货时定单常采取如下表示方法：如”LR　STD　90o　8″，表示长半径，压力等级为STD，90o的8″弯头；又如，”SR　XS　45o　4″表示短半径，压力等级为XS，45o的4″弯头。以上为弯头的大概分类情况。

三通，一般有两种。三个口直径相等的为等直径三通，两端直径相同，但汇流端直径与其它两个直径不同称为异径三通。表示方法如下：对于等径三通，比如”T3″三通则表示外径是3英寸的等径三通。对于异径三通，比如”T4×4×3.5″表示同径为四英寸异径为3.5英寸的异径三通。压力等级和弯头的压力等级都是一样的，其规格范围也是一样的。

大小头，也是这个分法。大小头的表示方法是大头直径乘以小头直径，例如”8×6″表示大头直径是8英寸，小头直径是6英寸的大小头。

不锈钢【丝扣/螺纹管件】大集合

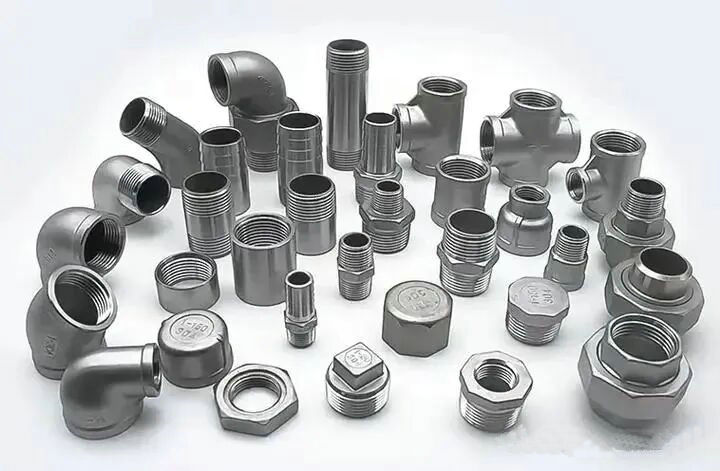

应客户要求，把不锈钢丝扣类管件做个梳理，整体分了六个大类：直通类、弯头类、三通类、四通类、活接类等，各位看看还有漏掉的没？

一、直通连接类

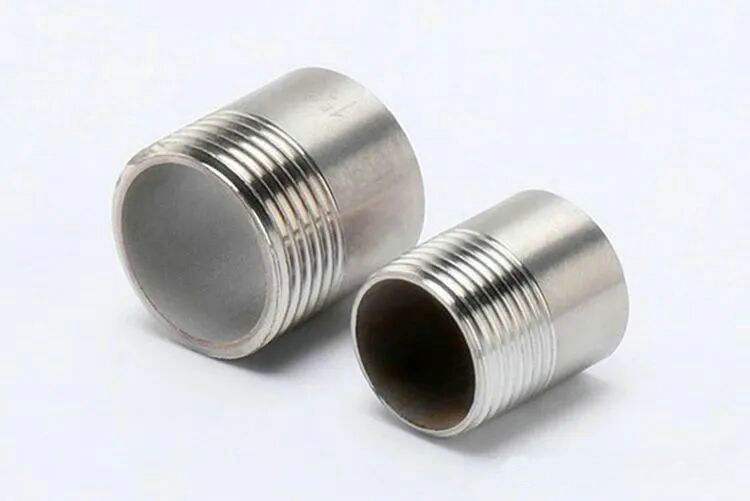

（1）单头外丝

也叫单外丝管件或单头外螺纹接头，是指一端为外螺纹，另一端为光口或焊口的管件，用于与内螺纹件连接，并与管道连接使用。

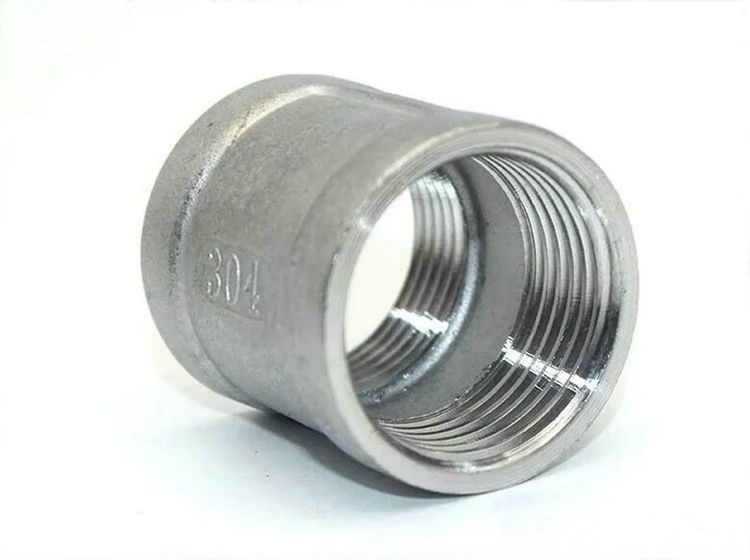

（2）内丝管箍

也叫内螺纹直通、直接、对丝，是一种两端均为内螺纹的短直通管件，用于连接两根外螺纹的管道或配件，实现同轴直线延长。

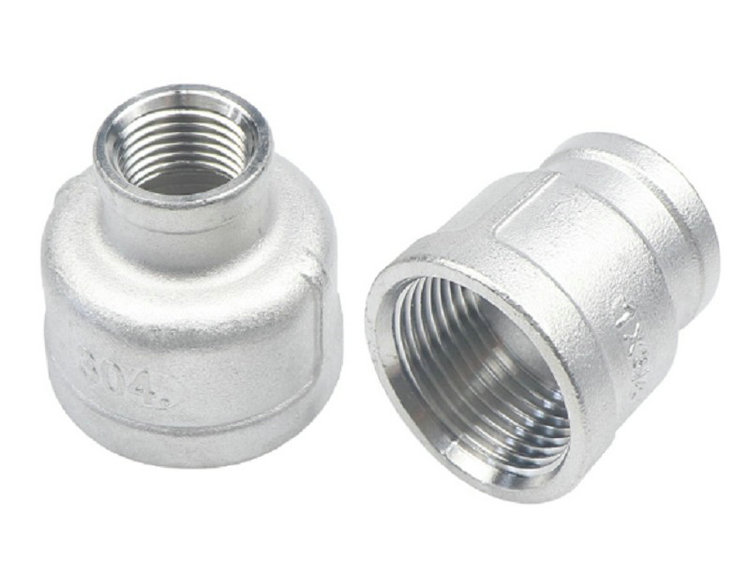

（3）变径内丝（内丝大小头）

是一种两端为内螺纹（母螺纹）且螺纹尺寸不相同的金属管件，常用于不同规格的外螺纹管件之间的连接。

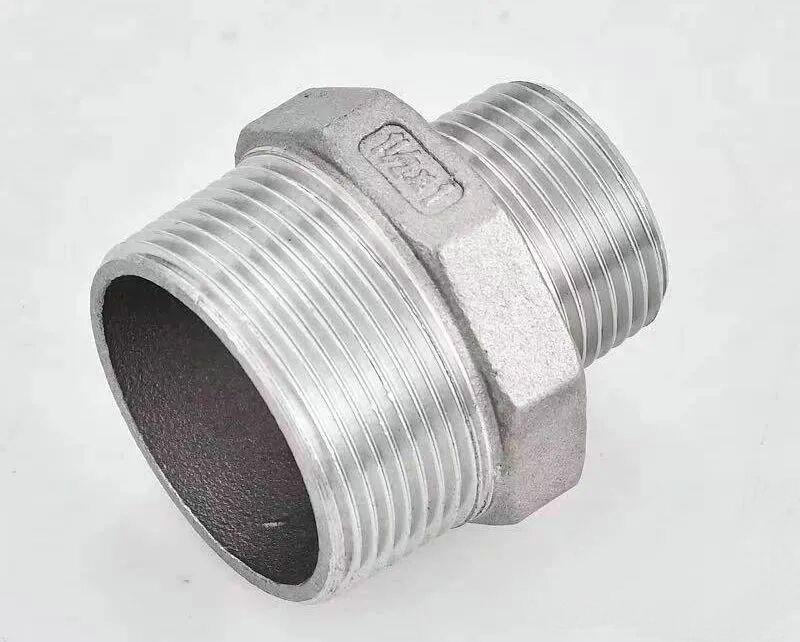

（4）变径对丝

也叫异径对丝、大小头对丝，是指两端都是外螺纹、但螺纹口径不同的金属连接件，用于连接两个口径不同的内螺纹管件或设备。

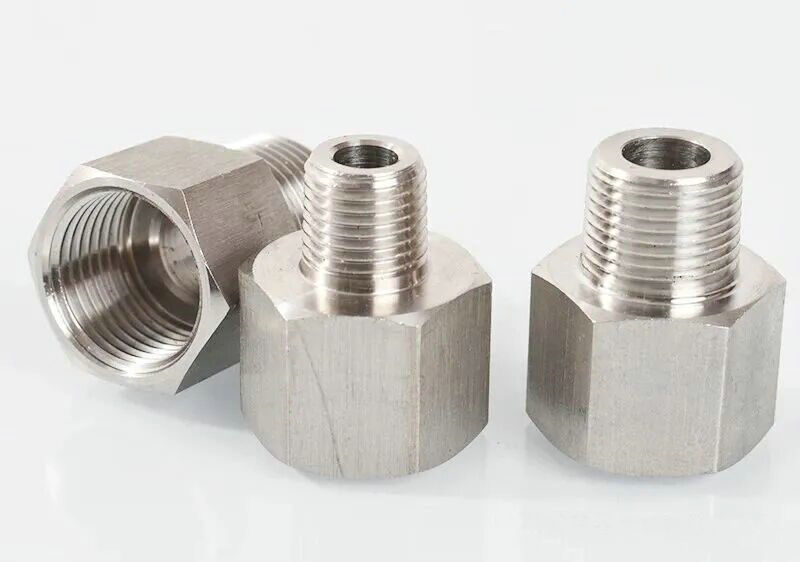

（5）内外丝变径

是指一端为内螺纹、另一端为外螺纹，且两端螺纹口径不同的金属丝扣管件，常用于不同管径之间的螺纹连接过渡。

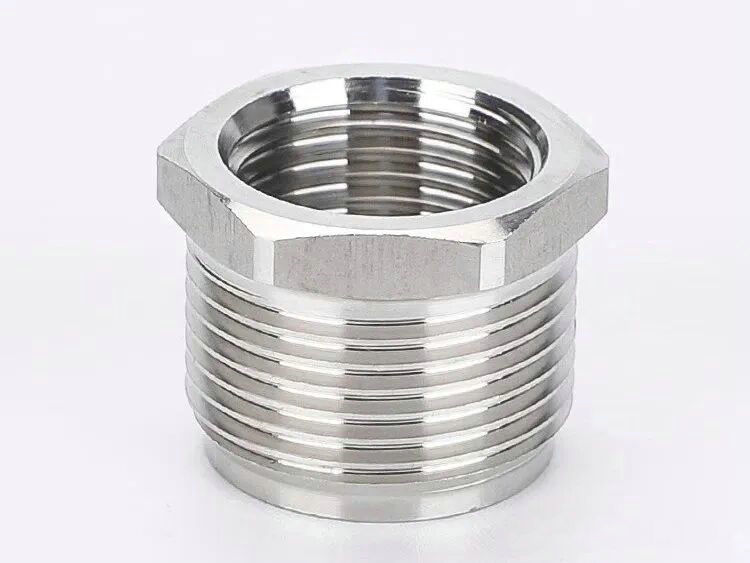

（6）补芯

也叫内外螺纹转换接头，是一种一端为内螺纹、另一端为外螺纹的直通管件，常用于管道系统中口径不变的螺纹延伸、接口转换或补偿安装长度。

二、弯头类

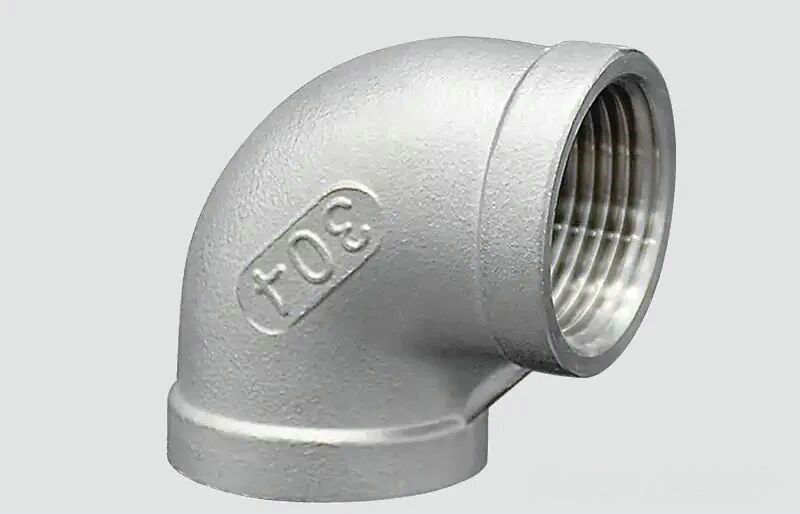

（1）内丝弯头

是一种两端为内螺纹（内丝）、中间呈90°弯曲的管件，主要用于金属管道中改变管道方向，同时可直接连接两个外螺纹接口的管件或管道。

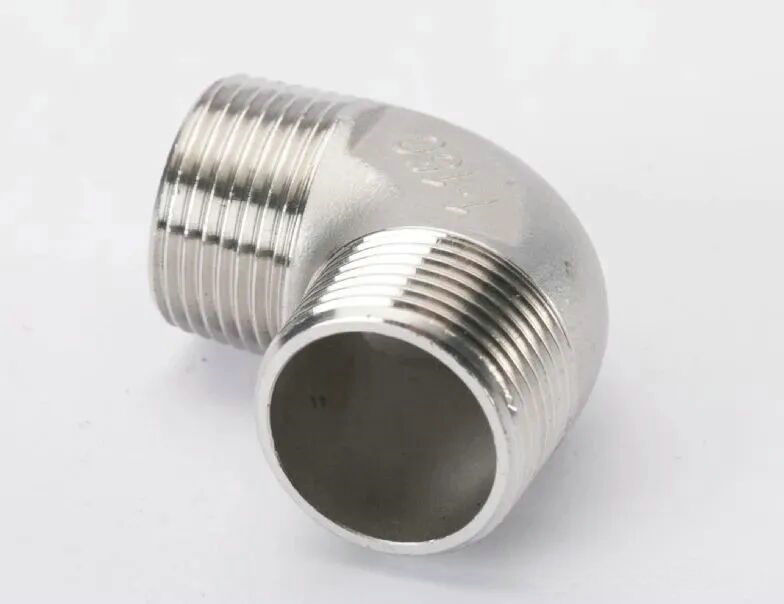

（2）外丝弯头

是一种两端都带外螺纹（外丝）、中间呈90°弯曲管件，用于连接两个内螺纹接口的管件或设备，并在管道系统中实现方向转弯。

（3）内外丝弯头

是一种一端为内螺纹、一端为外螺纹的弯头管件，中间呈90°弯曲的管件，用于在管道系统中实现转向连接，并适应不同接口类型的管路或设备。

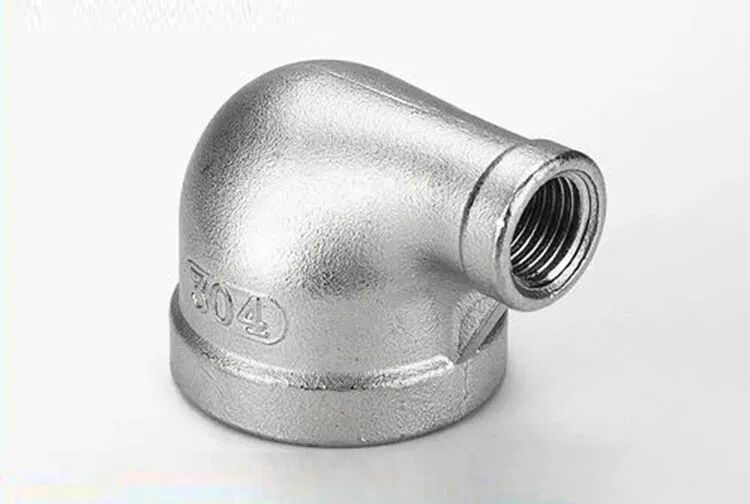

（4）变径内丝弯头

是一种两端为内螺纹（母螺纹）、且螺纹尺寸不同、中间为90°弯头结构的金属管件，常用于不同管径的外螺纹管件之间的弯角连接。

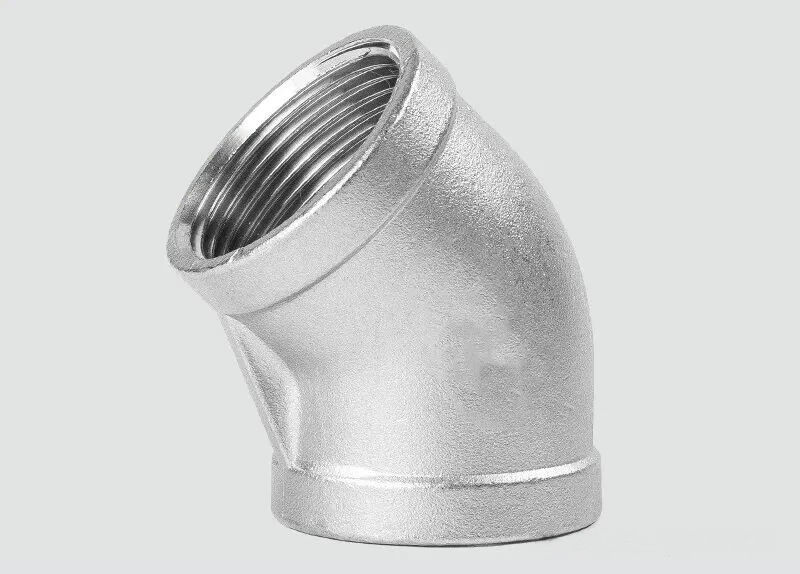

（5）45°内丝弯头

是一种两端带内螺纹（内丝）、中间呈45度弯角的管件，用于管道系统中改变流向，比常见的90°弯头弯曲角度更缓，有利于减小水流阻力或适应特殊空间布管要求。

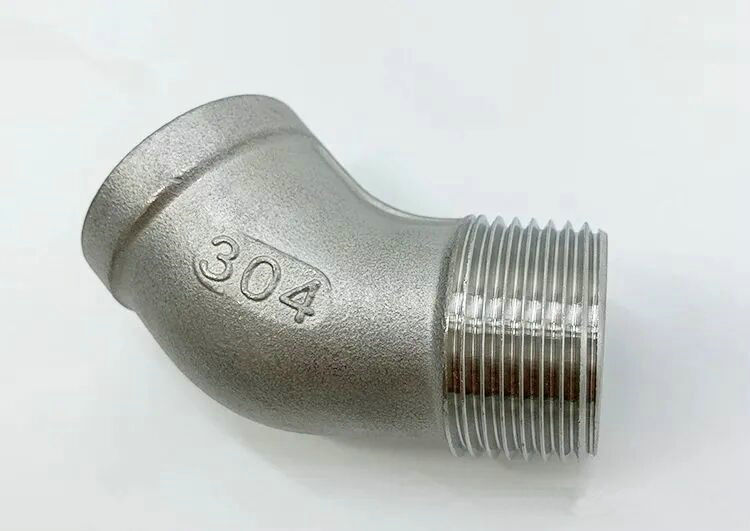

（6）45°内外丝弯头

是一种金属丝扣管件，一端为内螺纹，一端为外螺纹，中间呈45度夹角弯曲，用于改变管道方向并连接螺纹接口不同的管道元件。

三、三通类

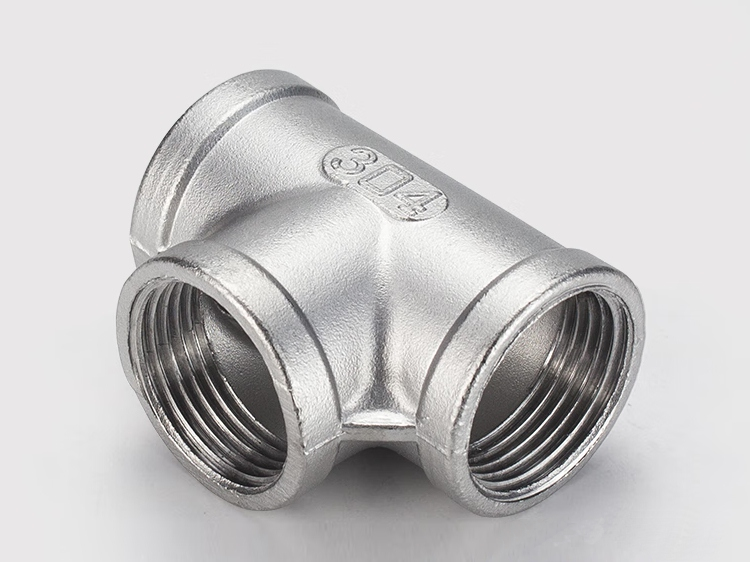

（1）内丝三通

内丝三通，又称为内螺纹三通、三通内牙接头，是一种三口均为内螺纹的金属管件，用于将三根带外螺纹的管道连接起来，形成“T型分支”或“汇流”结构。

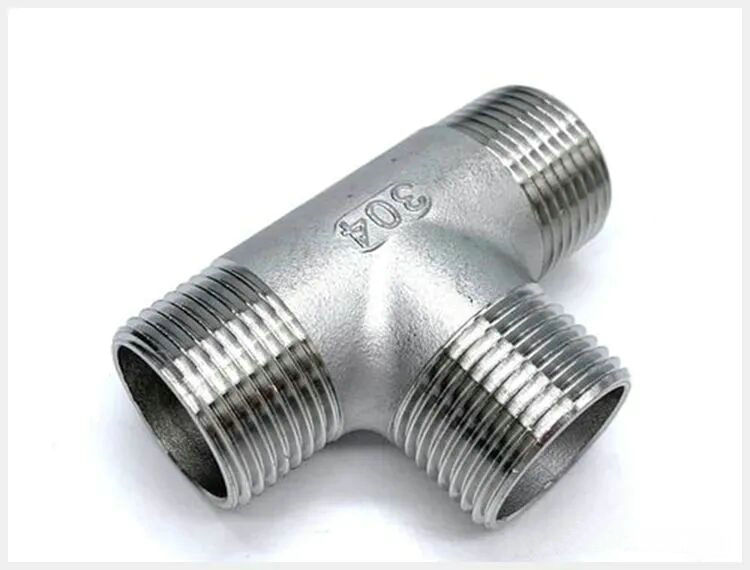

（2）外丝三通

外丝三通是一种三端均为外螺纹（外丝）接口的金属螺纹管件，通常用于三根管道之间的螺纹连接与分支，可以实现流体或气体的分流、合流。

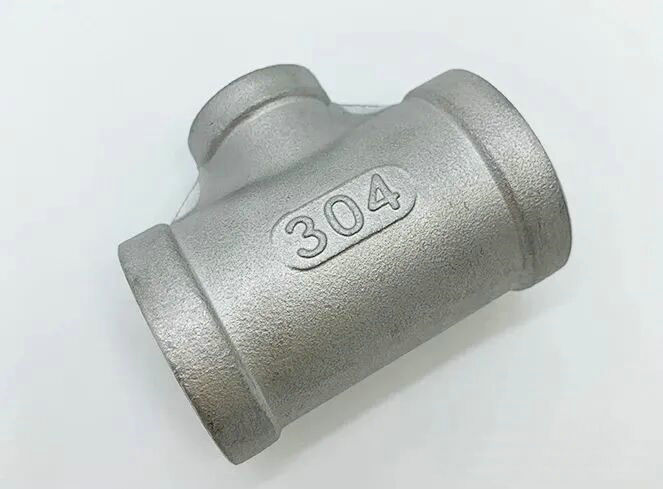

（3）变径内丝三通

也叫异径内螺纹三通，是一种三通管件，三个接口均为内螺纹，但其中一个或两个口径不同，用于连接不同规格的外螺纹管件，实现管道的三向分流或汇合。

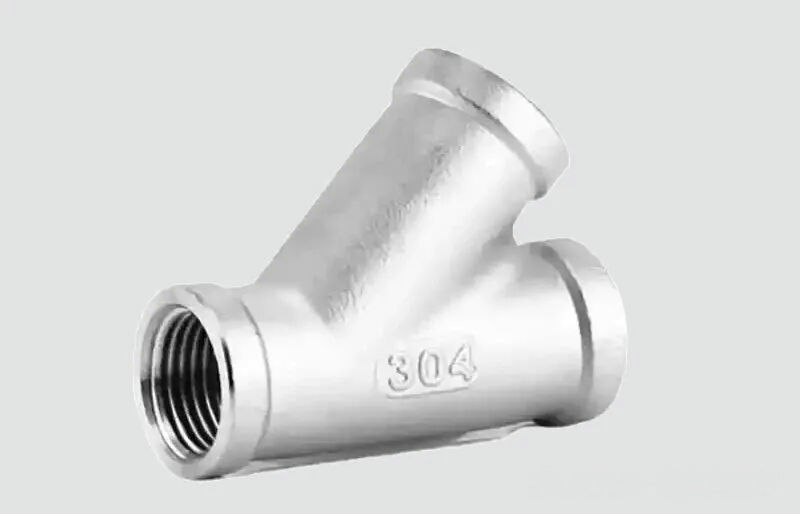

（4）Y型三通

是一种三通管件，其三个分支呈“Y”字形分布，常用于需要分流或汇流，且流体方向不呈90°硬拐弯的管道系统中，相比普通T型三通，流动阻力更小、流线更顺畅。

四、四通类

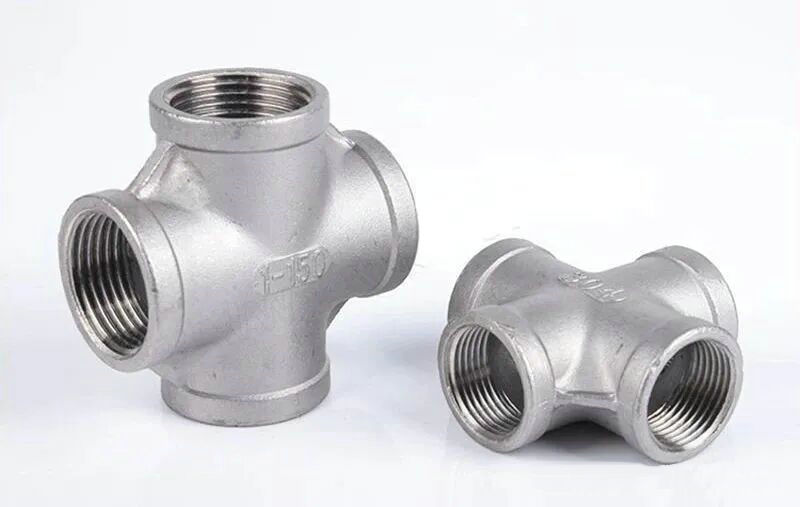

（1）内丝四通

也叫内螺纹四通，是一种四个接口都是内螺纹的金属管件，通常用于连接四根带外螺纹的管道或配件，实现十字交叉式的连接。

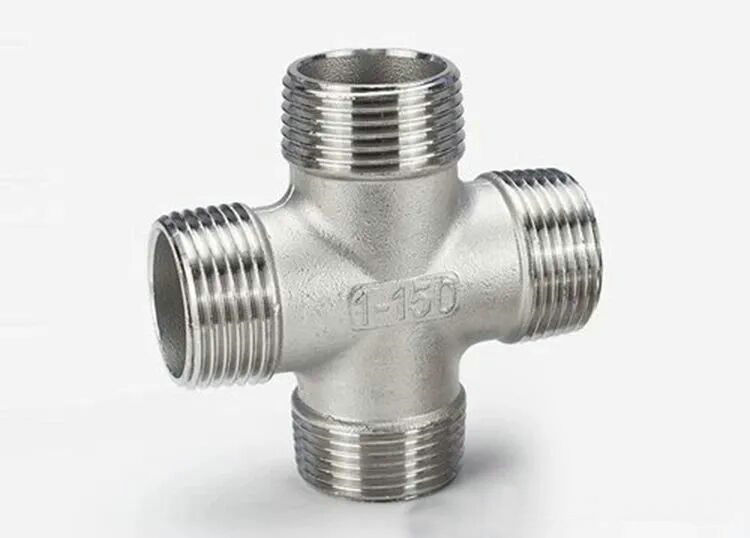

（2）外丝四通

外丝四通是一种四个出入口均为外螺纹接口的金属管件，常用于将四根螺纹管道进行连接或分流、汇流。

五、活接类

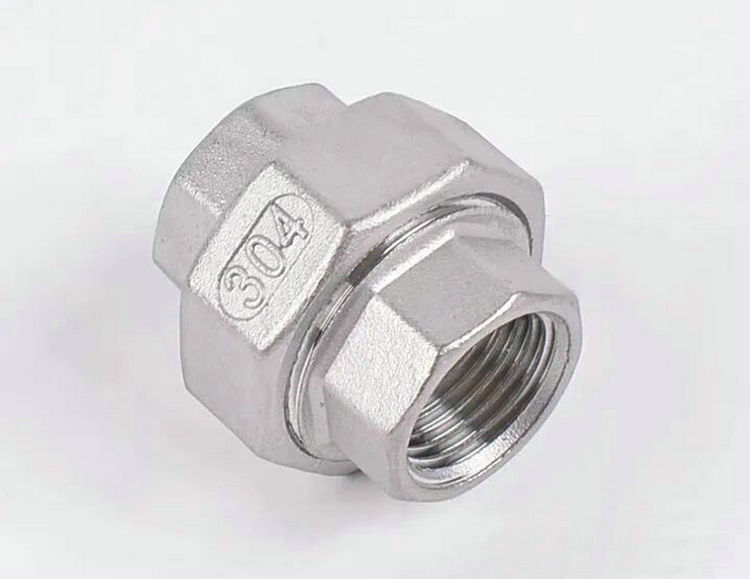

（1）内丝活接

是一种一端带内螺纹、通过中间活接螺母与另一端连接的金属管件，适用于与外螺纹管件或设备之间的活动连接。

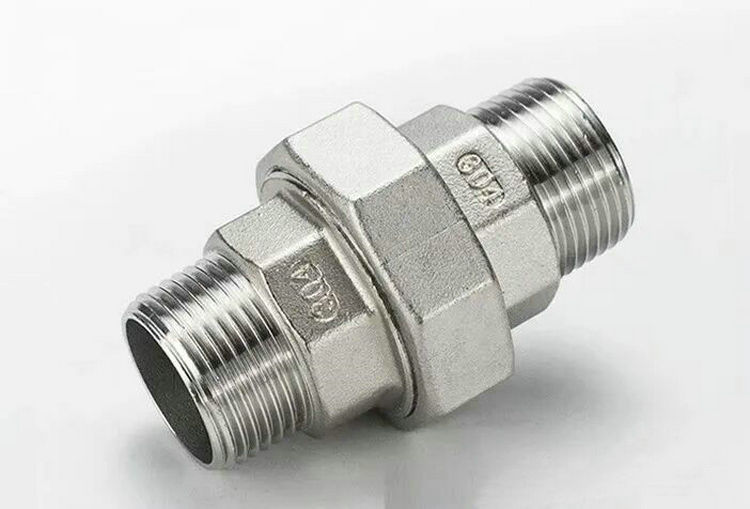

（2）外丝活接

也叫外螺纹活接头，是一种常见的可拆式金属管件，一端为外螺纹，另一端为内螺纹或承插口，通过中间的螺母连接，方便安装与拆卸。

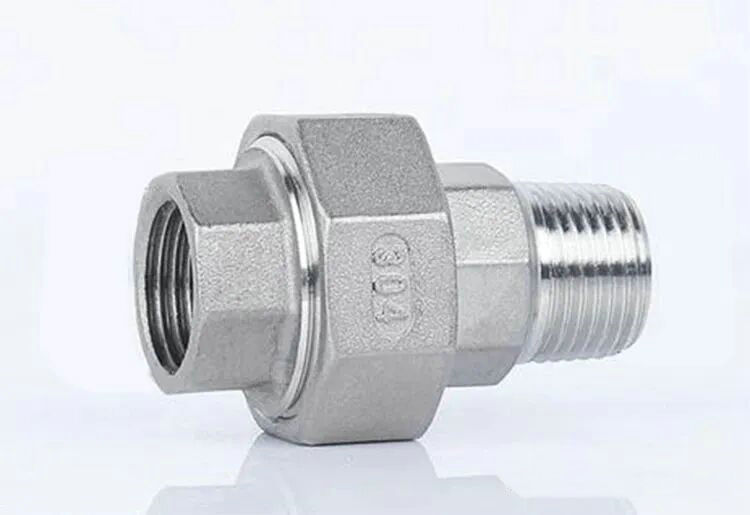

（3）内外丝活接

是一种一端是内螺纹、另一端是外螺纹，中间通过活接螺母连接的可拆卸管件，兼具“内丝”和“外丝”两种连接方式，适配性强，安装灵活。

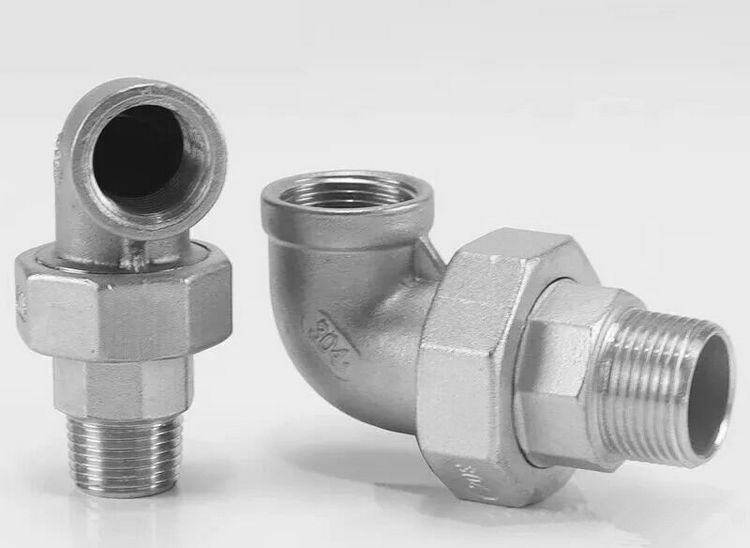

（4）外丝活接弯头

是一种结合了外螺纹接口、活接结构和弯头形状（通常为90°）的金属管件，用于管道转弯处的可拆卸连接，特别适用于设备与墙体、角落之间的紧凑安装场景。

（5）内丝活接弯头

内丝活接弯头是一种一端带内螺纹、另一端为活接结构、整体呈弯头形状（多为90°）的可拆卸管件，常用于管道转弯处或墙角处与设备之间的灵活连接。

六、封堵类

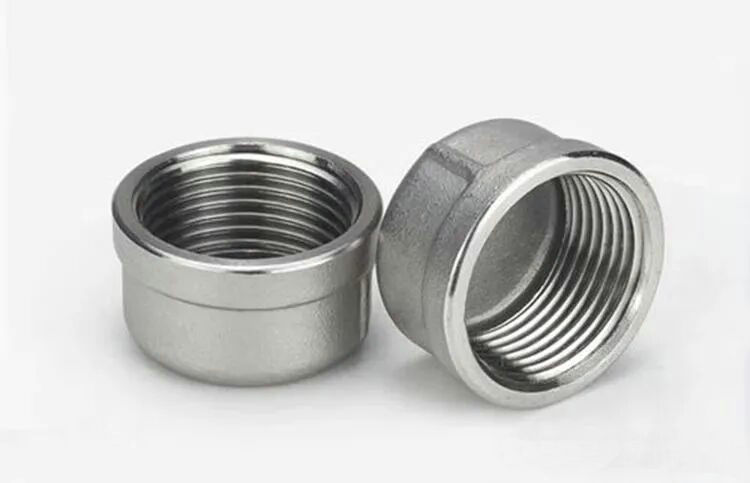

（1）内丝管帽

也称内螺纹管帽或丝扣管帽，是一种常用于管道末端封闭的金属管件，其内部带有螺纹，可旋拧在外螺纹管件上，实现管道封堵。

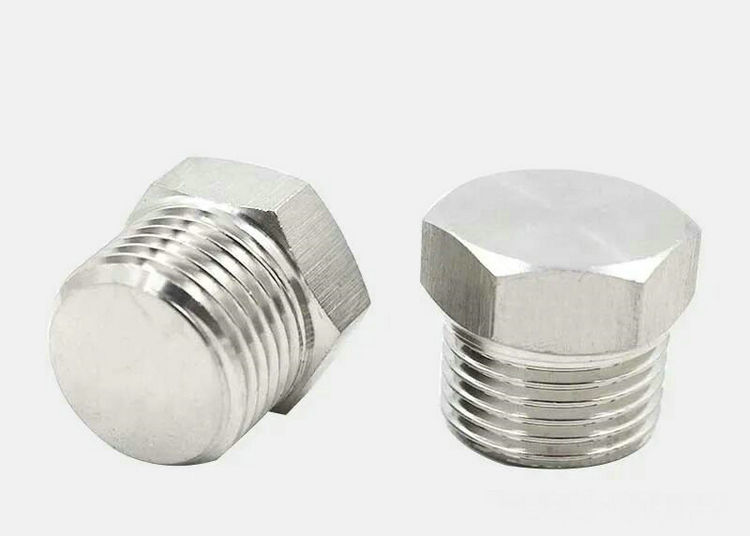

（2）外丝堵头

外丝堵头是带外螺纹的一端封闭管件，可旋入带内螺纹的管件或设备接口，实现管道封堵。

七、其他类

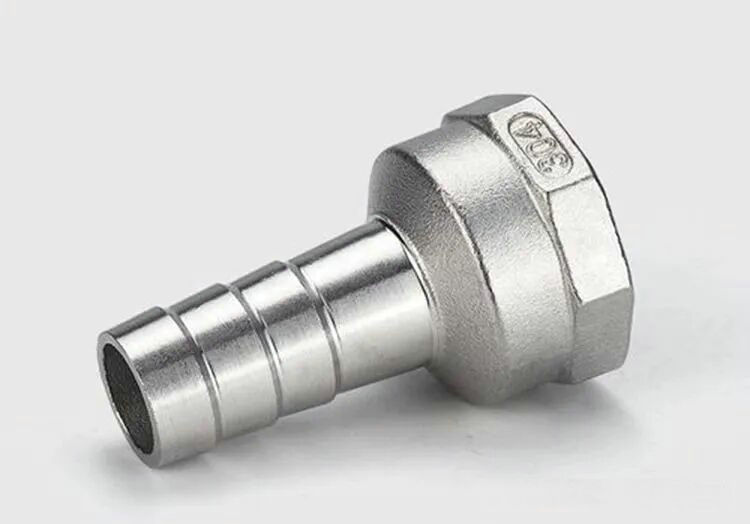

（1）宝塔接头

宝塔接头是一种一端为锥形倒刺结构，用于插入软管并防止脱落的接头，适用于水管、气管、油管等软管系统中，连接牢靠、安装便捷。

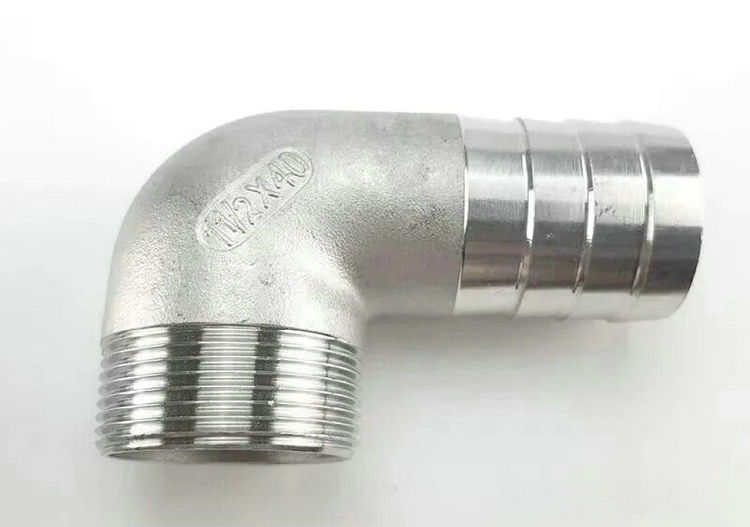

（2）外丝宝塔弯头

是一种一端为外螺纹、另一端为宝塔形插接口、整体为弯头结构的接头，用于将软管与内螺纹接口设备在转角处进行牢固连接。

基本就这些，其他还有的话欢迎给我留言补充，另外还有个小问题，宝塔接头和皮接是不是一回事？
