波节管换热器

波节管换热器是强化传热、节能高效的换热设备，在石油、化工、电力系统、供热采暖等领域已经得到广泛应用。根据波节换热管的结构特性。在壳体结构上改变了传统的弓形折流板支撑为依据波节管特性的自支撑。

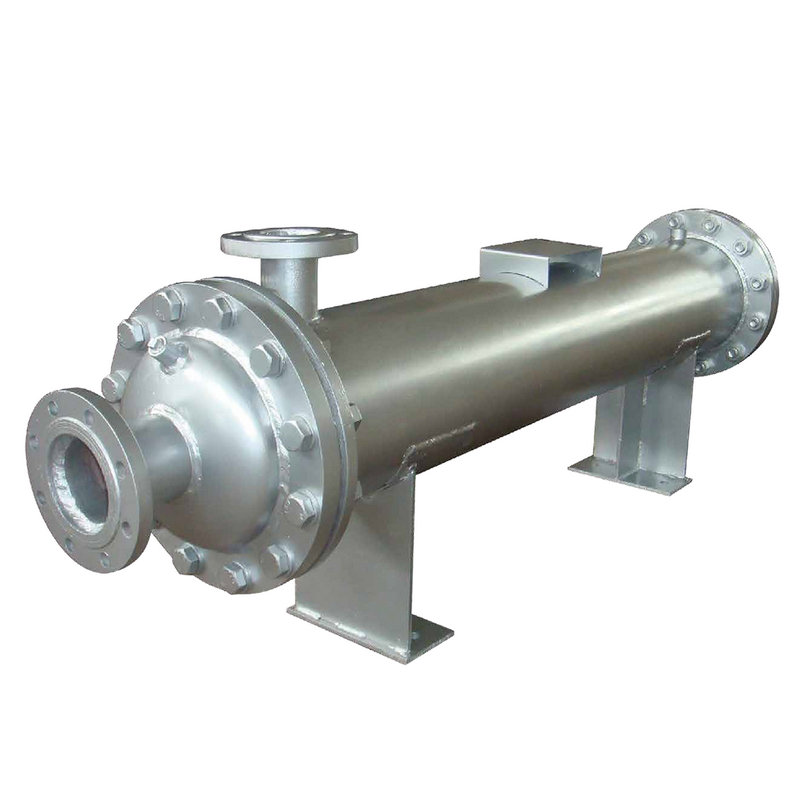

波节管换热器

技术创新

补偿热应力能力强

由于波节管为波纹形，本身具有很好的补偿热应力的能力，它改善了壳体和换热管的受力状态，即使换热介质温差很高，管板轴向应力也较小，所以，不会出现因拉应力而产生的裂纹和失效，使设备承受热载荷的能力有很大的提高。

传热系数高

波节管利用波峰波谷处流速、压力的变化，可产生双向扰动。在流速较低的情况下，也可以使流体达到湍流。正是这种较大的扰动破坏了边界层热阻，实现了强化传热。另外，换热管的壁厚直接影响传热系数。波节管采用了薄壁的不锈钢管，因此管壁热阻大大降低。

防结垢能力强

对于光管换热器，由于水质原因，管内结垢严重。波节管换热器由于管内、外的流体易产生强烈的扰动，而形成良好的冲刷，管壁上垢层不易形成。同时，由于波节管内、外表面曲率变化大，在温差的作用下，具有伸缩性，即使结垢后也很容易脱落，有很强的防垢能力，也正是因为波节管的这种防垢能力，使换热器高效传热得以保持长久，也免除了传统换热器定期清洗的烦恼。

设备整体重量轻成本降低

波节管的传热系数高，可使换热面积减少，所以在相同的换热能力下，波节管的根数可以比光管减少，壳体直径也可以变小，因此重量可以减轻。波节管又具有一定的热补偿能力，在某些场合可省去常规所需要的膨胀节。在相同负荷的情况下，设备重量可减轻10% ～ 30%。

减小管束间的震动

依靠波节管特有的波纹状结构，利用波节管自身的波峰可使其自支撑，管与管的自支撑使得管的被支撑点增加，而且是同一种材料接触，所以磨损和振动大大减小。同时使流体纵向流动，壳程流体与管程流体流动完全逆流增大了有效温差，彻底消除了折流板式支撑结构造成的传热死区，避免了流体横向冲刷管束。
