【卧式】RV-03容积式换热器/热交换器
（一）产品介绍
RV-03系列容积式换热器是新型换热器。适用于一般工业及民用建筑的热水供热系统，热媒为蒸汽或高温热水（设计选用时注明热媒品种）。
容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体（填料）表面，从而进行热量交换的换热器，间壁容积式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器。
主要由器体、蒸汽盘管组件，蒸汽进出口、冷热水进出口等组成，本实用新型为防止器体内表面腐蚀，在表面上喷涂有一层防腐合金层，并在合金层上刷制有油漆层，另取消原有管箱，蒸汽盘管通过法兰直接外接，从而使本实用新型具有结构简单合理、使用寿命长，换热效果好，节能等特点。
容积式换热器特点有：
1、采用小管径换热束，热媒二级换热；
2、罐内增设导流、阻流装置，显著提高传热系数；
3、采用新型换热管束，多流程，热媒利用率高、节能；
4、热媒温降大，汽水换热时，凝结水出水温度约50℃，回水管上下需设疏水器，给使用维修带来方便，水－水换热时，热温降为同型换热器的2～2.5倍，120～150℃的高温热水换热后可降至70～75℃。
5、容积式换热器换热效果好，散热效果好，散热损失小，节能。同时，以蒸汽为热媒时，能回收约占整个换热量的15%凝结水热量。
6、冷水区域小，容积利用率高。
7、保持了容积式换热器贮水量大，水头损失低，供水安全稳定，方便清垢之优点。
（二）设计使用说明
1、被加热水出口温度不得高于75℃，实际使用时，为延缓结垢，被加热水温度宜控制在50-60℃之间。为使运行更安全，热媒出水管上须装设疏水阀。
2、材质：壳体可按用户要求，选择不锈钢材料(SUS304、SUS316L、SUS2205)或碳钢内衬SUS304、碳钢内衬SUS316L、碳钢内衬SUS444、碳钢内衬铜；换热U型管材料分紫铜管、SUS304不锈钢管、SUS316不锈钢管。

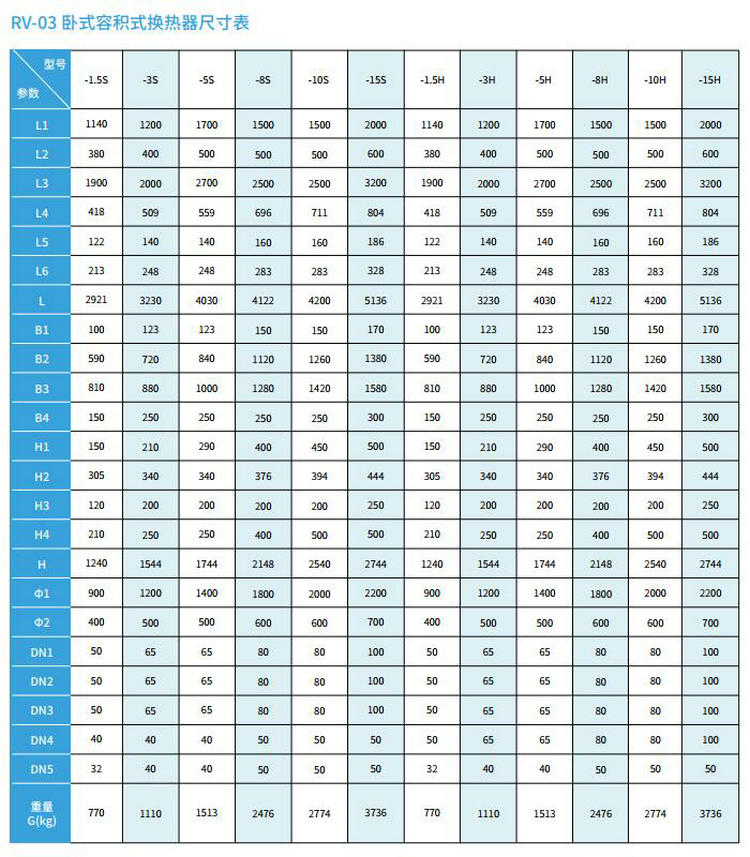

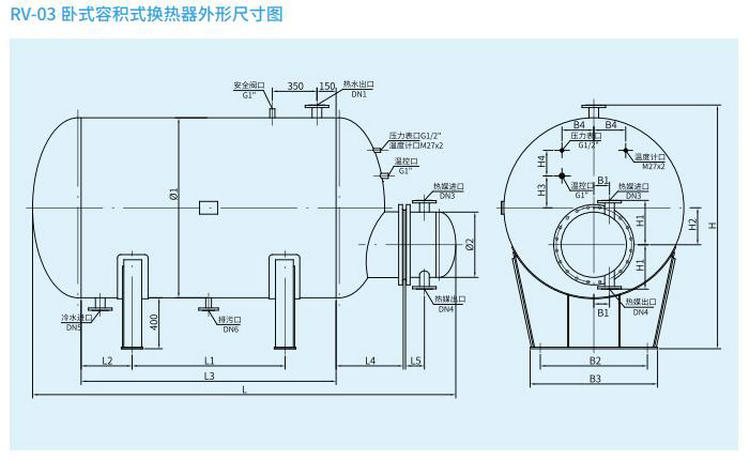

3、RV-03产品采用钢制鞍式支座，一般做高H=300mm的混凝土支墩；
4、换热器应安装安全装置。装设安全阀时，安全阀开启压力应不超过设计压力（订购安全阀时应申明），安全阀的安装和使用应符合国家相关规定。
（三）编号说明
型号说明：RV-03-5H(0.4/1.0) RV-容积式, 03-卧式， 5-立方, H-水水换热, 0.4/1.0-管程压力0.4MPa壳程压力1.0MPa

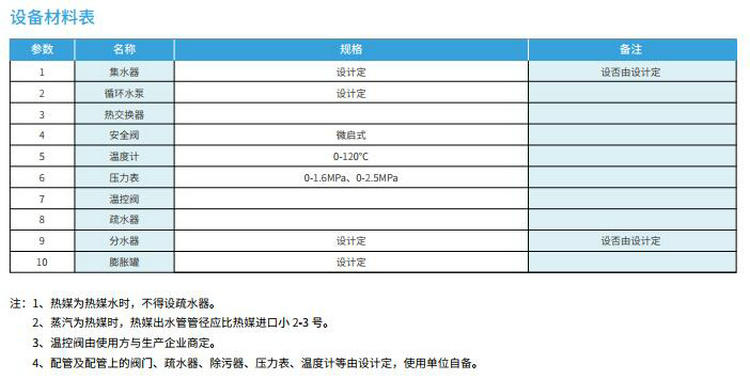

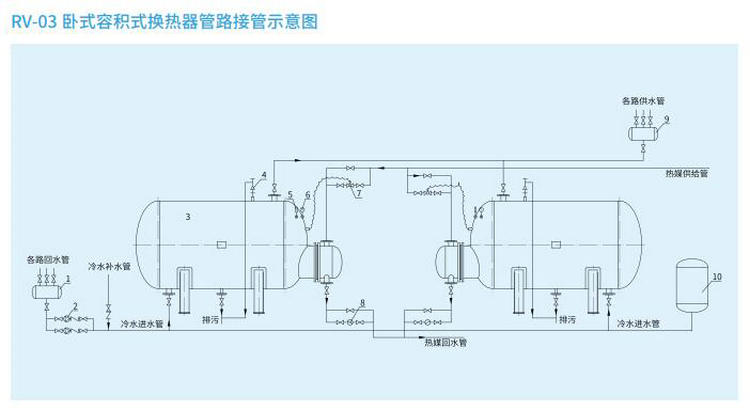

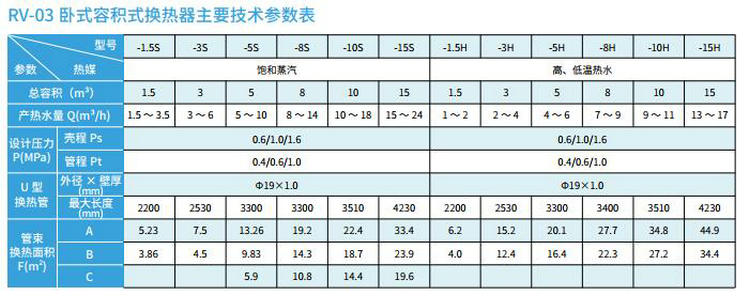

（四）：主要技术参数表
管程设计压力
管程设计压力定义：指换热器管程（即管内流动的介质）在正常工作条件下允许的最高压力，通常标注为设计压力（Design Pressure）。
作用：1、确保管道、管板等部件能承受介质压力，避免因超压导致泄漏或破裂。2、作为强度计算和材料选择的依据（如管壁厚度、焊接工艺等）。
影响因素：1、介质性质（如腐蚀性、温度）；2、系统操作压力及安全阀设定值；3、可能的水击或压力波动。
示例：若管程走高温蒸汽，设计压力需考虑蒸汽饱和压力及安全余量。
壳程设计压力
壳程设计压力定义：指壳程（即管束外侧与壳体之间的空间）在正常工作条件下的最高允许压力。
作用：1、保证壳体、法兰、膨胀节等部件的结构完整性；2、防止壳程介质外泄或壳体变形。
影响因素：1、壳侧流体特性（如黏度、腐蚀性）；2、温差应力（尤其当管程与壳程温差较大时）；3、外部载荷（如风载、地震载荷）。
示例：壳程若走循环冷却水，设计压力需结合水泵扬程及系统阻力。
【太阳能热水系统、空气能热泵厂家直销】
专业承接（空气能、太阳能）热水、采暖、烘干工程
设计：酒店、宾馆、泳池、浴场、宿舍、会所、工地等商用热水工程方案；销售：空气能热水器、太阳能热水器；安装：太阳能热水系统、空气能热水系统；维护：太阳能、空气能热水工程维护与维修。
容积式换热器
容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体（填料）表面，从而进行热量交换的换热器，间壁容积式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器。
容积式换热器热媒温降大。汽水换热时，凝结水出水温度约50℃，回水管上下需设疏水器，给使用维修带来方便，水－水换热时，热温降为同型换热器的2～2.5倍，120～150℃的高温热水换热后可降至70～75℃。
容积式换热器换热效果好，散热效果好，散热损失小，节能。同时，以蒸汽为热媒时，能回收约占整个换热量的15%凝结水热量。
安装使用在哪里？
从广泛性来看，主要应用在生活热水泵房，生活热水泵房一般建造在建筑的负一层或负二层的设备间。
运行原理：
容积式换热器是管壳式换热器的一种，属于间壁式传热换热，即一种高温热媒介质（水或蒸汽）与另一种低温介质（水）通过换热管管壁进行传热换热，将低温介质升温加热到预定温度的一种设备。低温冷水自设备底部进入设备筒体，被加热后变成生活热水，经过设备顶部的出口流出。
结构形式：
在暖通热水设计之初，设计人员要根据用水量和换热量多少确定容积大小，再根据泵房高度和占地面积等因素来选取是立式结构，还是卧式结构。立式结构适用于设备间高度无限制要求的场合，可以节约占地面积。相反，卧式结构适用于占地面积无限制要求，且对设备间高度有要求的场合。
选型报价的参数？
无论是工程预算还是即将采购安装，都需要容积式换热器厂家进行选型报价，那么，应该提供哪些参数才可以准确进行报价？
（1）型号，型号中一般包含了比较全的参数数据。
（2）容积大小、传热面积、立式还是卧式、热媒是蒸汽还是高温水、管程和壳程压力。
（3）设备材质要求，是标准材质，还是要求不锈钢、紫铜。
安装使用：
安装时，设备与设备之间的净距离为700mm，设备与墙体的净距离为1000mm。
为保证设备运行安全，热交换器的顶部须装安全阀，其开启压力宜为热水系统工作压力的1.05倍，且不得大于换热器本体的设计压力。
为防止安全阀工作失效，系统内应设膨胀水箱或压力膨胀罐与热交换器相连。
热交换器在热水供应系统安装调试完成后，在外表面作保温层。
为延长立式容积式热交换器的使用寿命，减少维修工作量及节约能源，保持高效换热，当被加水的总硬度大于等于300mg/L（以CaCO3计）时，宜采取适宜的水质软化或水质稳定防垢措施。
为确保供水质量，及时排除壳体内下部沉积的污物，热交换器每周应开排污阀1~2次，进行排污。每年定期对换热管进行除垢，步骤如下：
①放净壳体内的水；
②关闭进出水口；
③打开进汽阀和冷凝水阀门排净管内存水，然后关闭冷凝水阀门，大约5 -6分钟突然关闭进汽阀门，打开冷水阀门和底部排污阀门，使换热盘管突然冷却，同时排掉脱落水垢，连续3~4次即可全部排净,设备继续投入运行。
为延缓结垢，减少维修工作量，被加热水终温宜控制在50-60℃之间。
热交换器使用中应定期检验，每年至少进行一次外观检查，每三年至少进行一次内外部检验，每六年至少进行一次全面检验。
注意事项：
容积式换热器的需要专业的设计院或厂家进行专业计算选型，不可随意选定，以免影响热水制备效果。
设备安装过程中，宜根据厂家规定的安装手册和基础施工图来施工，以免影响设备使用寿命。
安全阀的选配要根据设备的设计压力而定，起跳压力的设定要参考厂商技术人员的指导。
