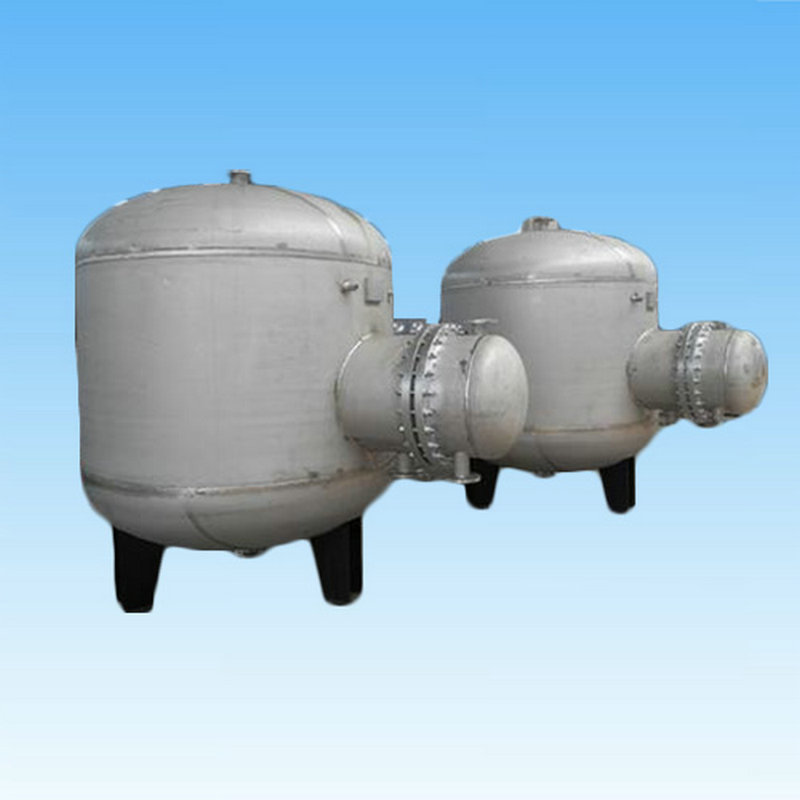

BHRV-02立式波节管半容积式换热器

BHRV-02立式波节管半容积式换热器

BHRV-02立式波节管半容积式换热器

一、性能特点

BHRV-02性能特点：

1. BHRV-02波节管换热器具有HRV-01/02特点外，还具有其他特点。汽水换热时,凝结水出口温度T2s40°C,回收了约占全部换热的17%的凝结水余热,更节能。

2、热媒温降更大,换热更充分,换热能力产热水量)约为同型HRV “U型管”的2倍。

二、设计使用说明

1.本系列换热器适用于一般工业及民用建筑的热水供应系统,热媒为蒸或高、低温软化热水，设计选用时应注明热媒类型.

2、每一规格的换热器均设有两种换热面积,为保证10- 20分钟的贮热时间,并充分发挥其高效换热性能,汽水换热时宜选用小号换热面积,水水换热时,两种换热面积都可选用。

3、被加热水出口温度不得高于75°C,实际使用时,为延缓结垢,被加热水出口温度宜控制在50-60C之间。

4、材质壳体为不锈钢SUS321、SUS304. 碳钢Q235- B村铜或SUS444.碳钢外壁刷丙烯酸聚氨脂锤纹漆防腐. U型管采用紫铜光管或大波节普。

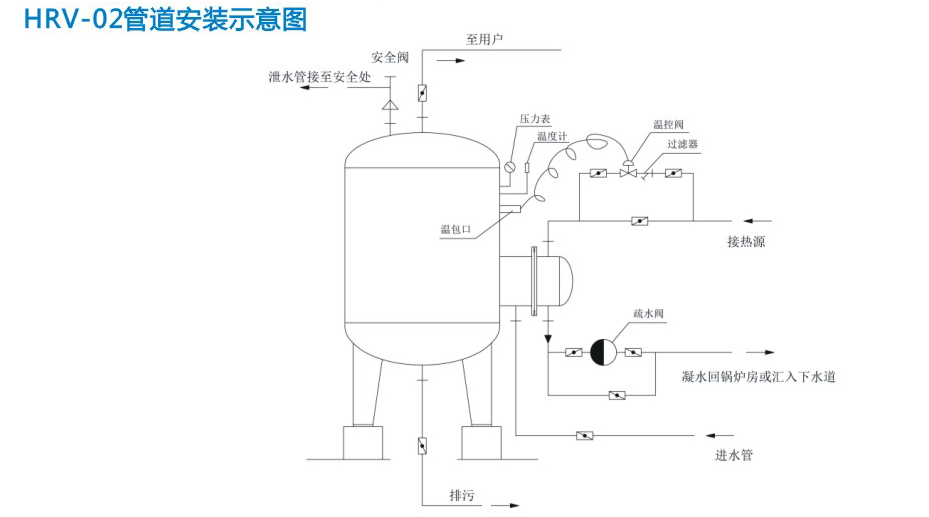

5、安全技术要求:

●在换热器的顶部装安全阀，安全阀工作压力应与选用换热器” 设计压力”值相同(订购安全阀应申明) ,安全阀的安装与使用应符合国家质技术监督局颁发的《压力容器安全技术监察规程》的规定。

●条件许可时在换热器顶部设向.上引出通大的膨胀管如不能设膨胀管，可设膨胀水箱或压力式膨胀罐与换热器相连.

●换热器使用中应定期检验，每年至少进行一次外观检查每3 E 年至少进行一次内外部检验每六年至少进行- 次全面检验。检查与检验的内容及要求可参照《压力容器安全技术监察规程》进行。

6、换热器使用中,应根据被加热水水质与使用情况定期清理U型管部分的水垢,当被加热水硬度较高时,宜采用适宜的软化措施。

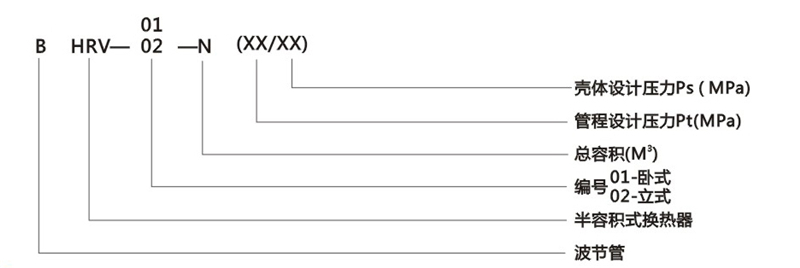

7、设备编号说明：

三、操作说明

1、先将换热器及整个热水管网充满冷水

2、开启管网热水循环泵,同时打开热媒进、出口管上的阀门,将换热器内及管网内冷水均匀加热到设定温度,温度自控阀即投入工作,系统亦投入正常运行状态。
