全玻璃真空管集热器的热效率一般是多少?全玻璃真空管集热器的瞬时峰值效率受哪些因素影响？

全玻璃真空管集热器的热效率一般是多少?全玻璃真空管集热器的瞬时峰值效率受哪些因素影响？全玻璃真空管集热器的选择性吸热涂层如何影响其瞬时峰值效率？全玻璃真空管集热器的热效率和哪些因素成正比？全玻璃真空管集热器的热效率和哪些因素成反比？

全玻璃真空管集热器的热效率一般是多少?

全玻璃真空管集热器热效率标准数值（分 4 类，国标 + 工程实测，区分集热器本体 / 整套系统）

一、瞬时峰值效率（实验室标准工况，1000W/㎡、水温与环境温差≈0）

依据国标 GB/T 17581：无反射器真空管最低限值≥68%

普通单靶白膜管（工程低配）：68%～70%

主流三高紫金三靶管（Φ58×1800 商用标配）：70%～78%

高端高寒专用镀膜管：最高可达 80%～82%

二、额定效率（温差 5℃标准测试，招标常用指标）

国标最低≥55%

普通管：55%～57%

三高紫金管：58%～62%（市场主流）

三、日均综合集热效率（集热器本体，全天实际运行，最有工程参考价值）

仅计算真空管自身光热转换，不含管路、水箱散热：

北方 / 高海拔（冬季低温、大温差）：50%～60%

真空隔热优势拉满，低温环境效率远高于平板集热器

长江流域（江浙、嘉兴，冬冷夏热）：45%～55%

阴雨天、弱光环境表现稳定

华南两广海南（全年高温小温差）：40%～48%

真空优势减弱，同等面积平板全年得热更高

四、整套热水系统综合利用率（工程落地真实可用效率）

包含管路散热、水箱保温损耗、循环热损失，客户实际能用到的热量：

优质保温、合理循环设计：38%～45%

简易工程、管路保温差、水垢积灰严重：30%～37%

补充关键区分说明

效率分界逻辑

水温与环境温差＞50℃（冬季、高温用水），真空管效率显著高于平板；温差＜40℃（夏季常温热水），平板瞬时效率反超。

老化衰减参考
优质三高管使用 10 年后，真空轻微衰减，日均效率下降 10%～18%；劣质普通管 5 年效率直接下跌 25% 以上。

简易总结

实验室峰值：70% 左右

全年本体平均：45%～55%（江浙地区）

整套工程实际可用效率：35%～45%

全玻璃真空管集热器的瞬时峰值效率受哪些因素影响？

全玻璃真空管集热器瞬时峰值效率影响因素

瞬时峰值效率定义：标准测试辐照 1000W/㎡、介质平均温度≈环境温度（温差趋近 0）时测得的最高光热转换效率，只反映集热器本身硬件性能，和环境温度、运行工况无关，完全由产品结构、材料决定。

一、选择性吸热涂层（最核心因素，影响幅度最大）

太阳吸收比 α
涂层吸收太阳光能力越强，峰值效率越高。三靶紫金膜 α=0.93~0.96，普通单靶白膜仅 0.86~0.90，仅涂层差异就能造成峰值效率差 8%~12%。
红外发射率 ε
发射率越低，自身辐射散热越少。优质管 ε≤0.07，劣质管 ε＞0.11，直接拉低截距效率。
镀膜工艺：磁控三靶溅射＞双靶＞简易喷涂，膜层均匀、抗氧化强，峰值效率更高。

二、外层玻璃透光性能

玻璃材质：高硼硅超白玻璃透光率 91%~93%；普通回收杂料玻璃透光率不足 88%，入射太阳能减少，峰值效率下降 4%~7%。
玻璃表面镀膜：增透减反玻璃可再提升 2%~3% 透光，小幅抬高峰值效率。
玻璃洁净度：出厂玻璃若有油污、划痕，会降低透光，拉低实验室测试峰值。

三、真空管夹层真空度

瞬时峰值测试时水温与环境无温差，真空对散热影响极小，但真空漏气会带来两个负面影响：
夹层存在空气，吸收涂层向外对流散热，轻微降低峰值效率；
真空失效代表膜层氧化加速，出厂劣质真空的管子，标称峰值效率虚标，实际测试偏低。
国标合格真空度≤5×10⁻³Pa，真空越优，峰值参数越稳定。

四、真空管结构几何参数

管径与采光面积占比
Φ58 管采光面积更大、管壁换热面积充足，相比 Φ47 小管，单位采光面积峰值效率略高。
管长：1.8m 标准管优于 1.5m 短管，端头无效吸热区域占比更小。
内外管间隙：标准间隙真空隔热最优，间隙过大 / 过小都会轻微增加辐射换热损耗。

五、管壁光学反射损耗

内外玻璃界面反射：双层玻璃存在两次光反射损耗，是固有损耗，玻璃增透膜可抵消该损失。
无反光板 / 带反光板：标准瞬时效率测试不加反光板；若底部加装镜面反射板，实测有效得光提升，测试峰值会额外上浮 6%~10%（招标参数一般不计算反光板增益）。

六、生产工艺缺陷（隐性影响）

涂层涂布不均匀：局部无膜、薄膜，平均吸热能力下降，峰值效率缩水；
内管、外管偏心：夹层厚度不一致，局部辐射散热增加；
排气工艺不达标：夹层残留微量水汽、杂质气体，长期会轻微提升热损系数，降低峰值截距效率。

七、无关因素（不会影响瞬时峰值效率）

环境温度、室外风速、光照强弱；
循环水流量、串联管数、水箱保温；
水垢、积灰、老化损耗（瞬时效率为全新成品实验室检测指标）；
安装倾角、朝向。

精简总结排序（影响从大到小）

吸热涂层吸收 / 发射性能 ＞ 玻璃透光率 ＞ 真空度 ＞ 管径管长几何结构 ＞ 增透膜、反光辅助结构 ＞ 生产加工瑕疵

全玻璃真空管集热器的选择性吸热涂层如何影响其瞬时峰值效率？

选择性吸热涂层对瞬时峰值效率的影响原理瞬时峰值效率是集热介质温度≈环境温度、散热可忽略时的极限光热转换能力，该指标最核心的决定因素就是选择性吸热涂层，涂层依靠两个关键光学参数直接决定峰值高低：太阳吸收比 α、红外发射率 ε。

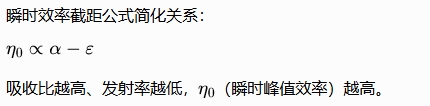

瞬时效率截距公式简化关系：

一、太阳吸收比 α：决定太阳能捕获上限（正向提升峰值效率）

作用原理

太阳光以短波可见光、近红外为主，涂层的功能是最大限度捕获短波光能并转化为热能。α 代表涂层吸收太阳辐射的比例。

数值差异带来的效率差距

劣质单靶白膜：α=0.86~0.90，只能吸收 86%~90% 太阳能；

主流三靶紫金涂层：α=0.93~0.96，可吸收 93% 以上太阳光；

仅吸收比一项，就能拉开4%~8% 的瞬时峰值效率差距。

负面情况

镀膜薄、镀膜不均、膜层氧化脱落，会直接降低 α，同等条件下峰值效率大幅下跌。

二、红外发射率 ε：控制自身热量辐射损耗（反向降低峰值效率）

作用原理

涂层吸收光能升温后，会向外辐射长波红外线散热。ε 代表涂层向外辐射散热的能力，ε 越小，热量流失越少。

瞬时峰值测试虽温差接近 0，但涂层本身存在基础红外辐射损耗，是固有损耗，无法完全消除。

数值差异带来的效率差距

普通涂层：ε=0.10~0.13，自身辐射散热大；

高端三靶渐变涂层：ε=0.04~0.07，辐射热损失极低；

发射率差值会造成3%~5% 的瞬时峰值效率落差。

三、涂层膜层结构工艺，同步改变 α 与 ε

全玻璃真空管主流为铝 – 氮 – 铜三靶渐变磁控溅射涂层，多层渐变结构实现 “高吸收、低发射”；而低价单层喷涂膜无法兼顾二者：

单层简易膜：只能做到高吸收，但红外发射率很高，\(\alpha-\varepsilon\)差值小，峰值效率低；

多层渐变选择性膜：表层吸收短波阳光，底层阻挡红外辐射，同时实现高 α、低 ε，\(\alpha-\varepsilon\)差值最大化，瞬时峰值效率拉满。

四、涂层老化对标称峰值效率的破坏

全新出厂检测的瞬时峰值效率是标准参数，若涂层抗氧化差，使用后出现氧化、脱膜：

α 快速下降，阳光吸收变少；

ε 同步上升，散热加剧；

两者叠加，实际运行的等效瞬时峰值效率永久衰减 10%~25%。

普通白膜 5 年内膜层失效，三靶紫金膜 15 年仍能维持原始光学参数。

五、综合量化举例直观对比

工况：全新真空管，无积灰、真空完好，实验室标准测试

普通单靶管：α=0.88，ε=0.11 → \(\alpha-\varepsilon=0.77\)，瞬时峰值效率≈69%

三高三靶紫金管：α=0.94，ε=0.06 → \(\alpha-\varepsilon=0.88\)，瞬时峰值效率≈76%

仅涂层差异，瞬时峰值效率相差 7 个百分点，是所有零部件中影响最大的变量。

总结

选择性吸热涂层通过高太阳吸收比提升光能捕获量、低红外发射率减少固有辐射热损失，二者差值直接决定瞬时峰值效率上限；多层磁控溅射渐变镀膜能最大化该差值，获得更高峰值效率，单层劣质镀膜会大幅压缩效率区间。

全玻璃真空管集热器的热效率和哪些因素成正比

全玻璃真空管集热器热效率 正相关（成正比）影响因素

分为瞬时峰值效率、实际运行综合热效率两类分开说明，成正比代表：该指标数值越高，热效率同步越高。

一、对瞬时峰值效率成正比的因素（仅成品固有硬件属性）

涂层太阳吸收比 α
成正比：吸收比越高，捕获的太阳能越多，瞬时峰值效率同步提升。
玻璃透光率
成正比：外层高硼硅玻璃透光率越高，到达吸热膜的太阳光越多，峰值效率上升。
真空真空度（负压数值）
夹层真空负压越高（气体越少），辐射 / 对流基础散热越低，峰值效率越高。
真空管有效采光面积占比
单管有效吸热面积越大、端头无效区域占比越小，单位采光面积峰值效率越高。
涂层渐变膜层数（三靶＞双靶＞单靶）
多层磁控溅射渐变涂层，可同步拉高 α、压低 ε，峰值效率成正比提升。
玻璃减反膜透光增益
带增透减反涂层的玻璃，透光能力提升，峰值效率同步上涨。

二、对系统实际综合热效率成正比的因素（工程运行工况）

太阳辐照强度
光照越强，集热器换热温差合理区间内，单位面积得热量越高，综合效率越高。
安装朝向正南精准度
越接近正南，全年接收辐射总量越高，日均综合热效率成正比提升。
安装倾角匹配当地纬度程度
倾角贴合本地纬度，采光最大化，全年综合效率同步升高。
循环流量匹配标准值（0.8～1.2m³/h 每㎡）
流量在合理区间内，流量越大换热越充分，综合效率成正比提升；超出区间后效率反而下降。
水箱、管路保温层厚度与保温性能
保温越好，输送与储热热损失越少，整套系统可用热效率成正比提高。
介质循环温差（合理区间 8～10℃启动）
在最优启停温差范围内，有效集热时长越长，全天综合效率越高。
真空管洁净度
管壁灰尘、污渍越少，透光越好，综合热效率成正比上升。
防冻液换热系数（间接系统）
导热性能越好的防冻液，换热效率越高，系统综合效率同步提高。

三、补充：和热效率成反比（越高效率越低）对照区分

涂层红外发射率 ε
环境与介质水温温差（温差越大，运行热损失越高）
管路长度、气堵、水垢厚度
串联支管数量（超过 18 支后，数量越大效率越低）
环境风速（风速越大，联箱散热损耗越高）

极简总结

热效率正比核心关键：吸热膜吸收比、玻璃透光率、真空度、光照强度、安装采光条件、水路换热匹配度、设备洁净度、保温性能。

全玻璃真空管集热器的热效率和哪些因素成反比？

全玻璃真空管集热器热效率 成反比因素

成反比含义：该参数数值越大，集热器瞬时 / 实际综合热效率越低；数值越小，效率越高。
分集热器本体固有参数、环境工况、系统水路运维三大类区分。

一、集热器自身材料结构参数（与瞬时峰值、运行效率均反比）

选择性涂层红外发射率 ε
涂层发射红外散热的能力越强，自身辐射损耗越大。ε 越高，热效率越低，强反比关系，是核心参数。
真空管夹层残余气体含量（真空度变差）
夹层空气越多、真空度越低，对流 + 传导散热越大；气体含量越高，效率越低。
玻璃表面灰尘、污垢、鸟粪厚度
遮挡光线越严重，进入吸热膜的太阳能越少；积灰越厚，效率持续下降。
内管水垢厚度
水垢导热极差，阻碍热量传递给水；水垢越厚，换热效率越低。

二、环境与温度相关因素（主要影响实际运行综合效率）

吸热介质与环境温度温差 Δt
水温比环境温度高出越多，集热器向外辐射、散热损失越大。冬季高温用水时该反比效果最明显。
室外环境风速
风速越大，联箱、管路、真空管外壁对流散热加剧，系统整体热效率降低。
太阳入射遮挡时长 / 阴影面积
前排支架、女儿墙、树木遮挡面积越大，有效采光越少，日均集热效率越低。

三、系统设计、循环、损耗类因素

单串真空管串联数量（超过最优 18 支后）
单串支管＞18 根时，串联管数越多，水路阻力越大、末端流量不足、换热不均，整串平均效率持续降低。
管路总长度
室外循环管路越长，管路散热、沿程热量损耗越大，整套系统综合利用率越低。
管路、水箱保温层破损程度
保温老化、开裂、变薄，热流失增加；破损越严重，系统输出效率越低。
循环水路内部积气程度（气堵）
管内空气越多，水循环不畅、局部空晒，换热效率大幅下降。
防冻液老化粘度（间接换热系统）
防冻液使用超 3 年，粘度升高、导热变差；粘度越大，换热效率越低。
密封圈、联箱漏水程度
漏水会带走热量，同时增加散热，渗漏越严重效率越低。

四、辅助反比补充（易混淆点）

环境温度本身不直接反比：夏季环境温度高，介质与环境温差小，散热少，效率反而更高；核心反比变量是介质与环境的温差，不是气温。

辐照强度不成反比：光照越强得热越多，效率仅在极端高温空晒下轻微下降，不属于严格反比。

精简核心速记（影响最大的 4 项）

涂层红外发射率、管内水垢厚度、管面积灰量、介质与环境温差，四项数值越高，热效率越低。
