全玻璃热管真空太阳能集热管产品简介

全玻璃热管真空太阳能集热管产品简介

产品概述

全玻璃热管真空太阳能集热管是一种高效太阳能集热元件，是我公司研发、生产、制造、推广的一款产品。曾获得专利（ZL 99 2 21421.1；ZL 2008 3 0015129.5），并参与编写相关国家标准（GBT26975）。全玻璃热管真空太阳能集热管采用双真空结构设计，具有启动快、热效高、长寿命、耐高温、抗冰冻、可承压、管内不结垢、系统重量轻等优点，广泛应用于太阳能热水器、采暖系统等领域。

产品结构

1、玻璃外管: 高硼硅玻璃，透光率高，耐候性强。

2、玻璃内管: 高硼硅玻璃，表面镀有选择性吸收涂层，吸热性能优异。

3、太阳选择性吸收涂层: 具有耐高温、抗老化、不脱模的特性。

4、真空夹层: 内外管之间形成真空夹层，有效减少热损失。

5、吸液芯: 内层真空腔，工质在此真空腔体内往复传热。

6、工作介质：通过相变进行热量传递和交换。

7、不锈钢支架: 固定内外管、保持稳定性。

8、吸气剂：维持夹层内高真空的状态。

9、吸气镜面：可直观的反应出真空度保持情况。

工作原理

1、太阳光透过外玻璃管照射到内玻璃管的选择性吸收涂层上，转化为热能。

2、内管温度逐渐升高，管内工质受热气化，形成蒸汽压，在蒸汽压作用下，蒸汽以声速从蒸发段传到冷凝段，遇冷释放相变潜热，冷凝成液态水珠，沿内壁回流到蒸发段，周而复始，通过相变进行热量传递和交换。

3、热管顶部的冷凝段将热量传递给水箱中的水，工质冷凝后回流至热管底部，循环工作。

4、 双真空层有效减少热传导和对流损失，提升集热效率。

产品特点

1. 启动快：超导传热，热阻小、反应快

2、热效高: 选择性吸收涂层耐高温，抗老化，不脱膜以及热管技术确保高热效率。

3. 长寿命: 全玻璃结构和吸气剂设计延长使用寿命。

4、耐高温：管内可达 300℃高温，不爆管。

5、抗冰冻：即使环境低温达-60℃，玻璃热管管内无水，工质相变单向传热，解决了普通集热管冬季易结冰损坏和热损失大不能使用的难题。

6、可承压：热管工作原理，压力不作用于管内，冷凝段承受外压力的强度大。

7、管内不结垢：热管原理，管内无水不存在结垢。

8、系统重量轻：管内无水，比普通太阳能集热管可减轻建筑物的载荷 50%。

应用领域

该产品已应用于国内外各类太阳能热水工程：

1、家用太阳能热水器

2、商用太阳能热水系统

3、太阳能采暖系统

4、工农业用热系统

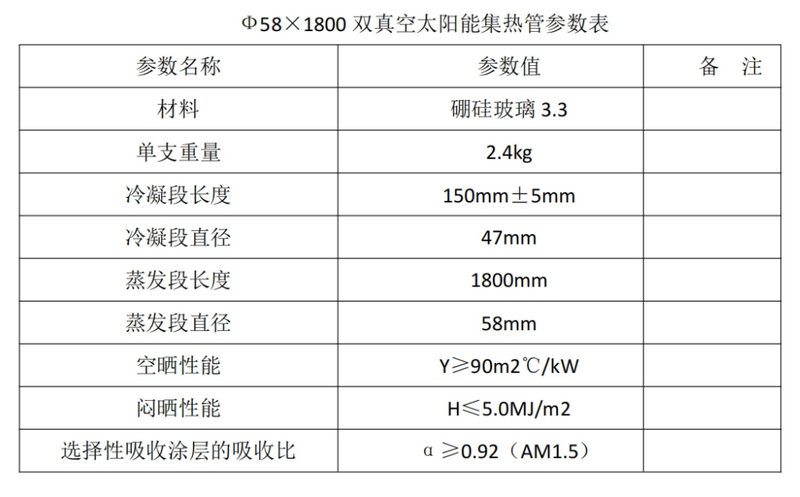

太阳能全玻璃热管技术参数

太阳能全玻璃热管双真空太阳能集热管凭借其高效、耐用、环保等优势，是太阳能热利用的理想选择。
