建筑工地热水工程（台州中如建工集团）

建筑工地热水工程（台州中如建工集团）

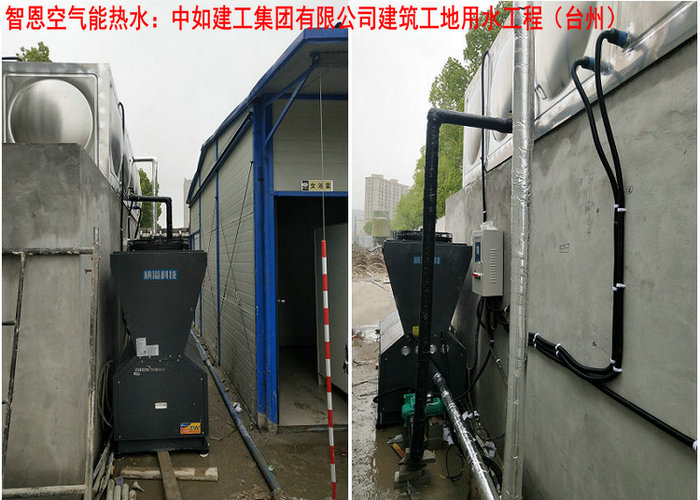

中如建工集团有限公司建筑工地用水工程（台州）​：选用智恩空气能热泵热水系统：10吨水箱+15匹空气能热泵。

建筑工地热水工程（台州中如建工集团）

主要热水设备有：

顶吹●超低温15匹空气能热水机ZN-DKFDX-150Ⅱ

智恩空气能热泵15匹低温热水机：ZN-DKFDX/V-150II

10吨方形组合式不锈钢保温水箱

推荐：建筑工地15匹空气能热泵+10吨水箱集中热水系统方案

一、项目概况

本项目为建筑工地生活区集中热水供应工程，针对工地工人宿舍集中洗浴、日常洗漱用水需求设计，核心配置为1台15匹商用循环式空气能热泵 + 1个10吨不锈钢保温热水水箱。系统采用空气能节能制热模式，搭配大容量储热水箱，适配工地用水时段集中、人流量大、户外工况复杂的特点，具备全自动运行、安全节能、防冻防尘、免专人值守的优势，可完全替代传统电热水器、燃气热水设备，满足施工现场常态化热水供应需求。

本方案适用于250-350人规模建筑工地生活区，可覆盖宿舍淋浴、洗漱、日常生活热水使用，兼顾夏季高温、冬季低温阴雨天气稳定制热，适配工地露天多尘、温差大的复杂工况。

二、设计依据与设计参数

1、设计依据

严格遵循《建筑给水排水设计标准》《商用空气源热泵热水系统工程技术规范》《施工现场临时用电安全技术规范》等国家及行业标准，结合建筑工地临时用水、用电、户外设备安装施工要求设计，保障系统安全、合规、稳定运行。

2、核心设计参数

（1）用水温度：生活洗浴热水恒温55℃，管路出水温度≥50℃

（2） 基础水温：冬季低温进水10-15℃，夏季常温进水20-25℃

（3）日供热水量：10吨/天（满箱储热，可满足集中用水峰值需求）

（4） 适用环境温度：-15℃~45℃，适配全国大部分地区工地四季施工

（5）系统制热效率：平均COP≥3.8，低温工况COP≥2.8，节能效果显著

（6）用水模式：24小时恒温供水，晚间18:00-23:00集中用水高峰优先保障

三、核心设备配置及参数

本系统核心设备包含15匹商用低温空气能热泵、10吨双层不锈钢保温水箱，配套循环水泵、电控系统、管路阀门、防冻组件等辅材，整套系统闭环运行，全自动智能控温。

1、15匹商用空气能热泵主机（1台）

采用工地专用低温循环式热泵，适配户外露天安装，防尘、抗风、耐温差，无需专用机房，适配工地临时工程使用场景。

（1）额定制热量：52kW

（2）额定输入功率：13.5kW

（3）最大小时产水量：1.3吨（15℃升温至55℃）

（4）运行工况：低温稳定制热，零下环境不停机，适配冬季施工需求

（5）核心优势：水电分离、无明火、无废气，杜绝工地火灾、触电安全隐患；全自动启停，根据水箱水温智能制热，无需人工操作；防尘防护机身，适配工地多尘环境，不易积灰堵塞

2、10吨不锈钢保温水箱（1台）

采用工地专用加厚304不锈钢圆形保温水箱，双层保温结构，适配集中储热、恒温供水需求，减少热量损耗。

（1）有效容积：10000L（10吨）

（2） 材质结构：内胆304食品级不锈钢，外层彩钢板，中间50mm高密度聚氨酯保温层

（3）保温性能：24小时温降≤3℃，夜间储热无明显损耗，保障次日用水

（4）配套接口：预留进水口、出水口、循环口、排污口、溢水口、测温口，适配整套系统管路对接

（5）结构优势：加固底座、抗风抗压，适配户外落地安装，防渗漏、耐腐蚀，使用寿命长

3、配套辅机及控制系统

（1）循环水泵：2台（1用1备），静音增压循环泵，保障水箱与热泵闭环循环，制热均匀

（2）智能电控系统：全自动温控器，设定55℃恒温启停，具备缺水保护、超温保护、过载保护、防冻保护功能

（3）防冻组件：管路保温棉、电伴热带，冬季低温防止管路冻裂

（4）管路阀门：PPR热水专用管路、止回阀、球阀、过滤器，过滤工地水质杂质，保护设备

（5）泄压排污系统：自动泄压阀、底部排污阀，定期清理水箱水垢、杂质，保障水质清洁

四、系统工作原理

整套系统采用热泵循环制热+水箱储热恒温供水模式，全程自动化运行，无需人工干预。

1、自来水通过补水阀自动补入10吨保温水箱，水位达到设定阈值后自动停止补水，缺水时自动补水，保持水箱恒水位；

2、智能温控系统实时监测水箱水温，当水温低于50℃时，自动启动15匹空气能热泵与循环水泵，水箱内低温水进入热泵主机换热升温，高温水回流至水箱，持续循环加热；

3、当水箱水温达到设定55℃恒温值时，热泵主机自动停机，进入保温状态，依靠水箱保温层维持水温；

4、生活区用水时，水箱储存的恒温热水通过增压管路输送至各宿舍用水点位，满足洗浴、洗漱需求；

5、夜间低温时段，系统自动启动管路防冻模式，开启电伴热带，防止管路、设备冻损，保障全天候稳定运行。

五、施工安装方案

1、设备安装选址

（1）热泵主机、10吨水箱统一安装于工地生活区空旷通风、排水顺畅的户外区域，远离施工扬尘核心区、易燃易爆物料堆放区，预留检修空间；

（2）设备底座采用混凝土硬化基础，找平加固，做好防风、防雷、防尘防护，适配工地户外复杂环境；

（3）电控箱安装于防雨防尘配电箱内，线路规整，符合工地临时用电安全规范。

2、管路安装要求

（1）冷热管路采用耐高温PPR热水管，所有管路外层包裹加厚保温棉，杜绝热量损耗、管路结露滴水；

（2）管路铺设横平竖直，设置坡度，预留排污、排气接口，避免管路积水、积气影响制热效果；

（3）用水末端加装控水阀门，方便分区检修，主管路安装过滤器，防止泥沙杂质进入设备。

3、电气安装规范

（1）设备单独布设专线电源，配备漏电保护器、过载保护器、接地保护，符合工地临时用电三级配电、两级保护标准；

（2）所有线路穿管防护，户外线路做防雨、防晒、防老化处理，杜绝短路、漏电隐患；

（3）设备整体可靠接地，加装防雷装置，应对户外雷雨天气。

六、系统调试与运行模式

1、调试流程

设备安装完成后，依次进行管路试压、补水排气、电路检测、温控参数调试，全程试运行24小时，检查制热效果、管路密封性、设备运行噪音、保护功能是否正常，确保水温稳定、无漏水、无故障报警。

2、智能运行模式

（1）恒温自动模式（常态）：设定水温50-55℃，设备根据水温自动启停，全天恒温储热；

（2）高峰优先模式：每日16:00-20:00自动优先制热，提前储备满箱热水，应对晚间工人集中洗澡高峰；

（3）冬季防冻模式：环境温度低于5℃自动启动管路伴热、主机防冻循环，杜绝冻裂故障；

（4）故障自检模式：设备具备故障自动检测、报警功能，过载、缺水、超温时自动停机保护。

七、优势分析（适配工地场景）

1、适配集中用水：15匹大功率热泵制热效率高，10吨大水箱储热充足，可满足300人左右集中洗浴用水，无出水忽冷忽热、断水问题；

2、安全合规：水电分离设计，无明火、无燃气泄漏风险，杜绝工地安全隐患，完全符合施工现场安全管理规范；

3、极致节能：空气能热泵利用空气中热能制热，相比纯电热水器省电70%以上，大幅降低工地生活用电成本；

4、 工况适配性强：设备防尘、防风、防冻、耐高低温，适配工地露天多尘、温差大的恶劣环境，故障率低；

5、运维简单：全自动无人值守运行，无需专人看管，仅需定期简单排污清洁，维护成本极低；

6、拆装便捷：整套设备模块化安装，工地完工后可拆卸转运至其他项目重复使用，性价比极高。

八、日常维护与保养方案

1、日常巡检（每日）

检查设备运行状态、水温、水位、管路有无漏水、电路是否正常，排查故障报警信息。

2、定期保养（每月）

清洗热泵主机换热器表面灰尘、过滤网杂质，清理管路过滤器，检查保温层、伴热带完好性。

3、季度保养（每3个月）

打开水箱排污阀，彻底清理水箱底部水垢、泥沙杂质，检测水温、温控精度，紧固管路、电路接口。

4、冬季专项保养

低温天气全程开启防冻模式，停用设备时排空管路积水，防止冻裂；大雪天气及时清理主机积雪，保障换热正常。

九、安全保障措施

1、系统配备缺水、超温、过载、漏电、高低压多重保护，故障自动停机，杜绝安全事故；

2、 水箱、管路全程密闭保温，杜绝高温烫伤、漏水积水问题；

3、电气系统严格执行工地临时用电规范，专线专用、接地防雷、防雨防尘；

4、设备周边设置安全警示标识，禁止非专业人员私自拆卸、操作设备。

十、方案总结

本方案采用15匹空气能热泵+10吨保温水箱黄金组合，精准匹配建筑工地人员集中用水、工况复杂、成本可控的核心需求。整套系统制热能力充足、储热容量富余、运行稳定节能，兼顾安全性、经济性、实用性，适配四季全天候运行。设备安装简单、运维便捷、可重复利用，完全满足建筑工地生活区集中热水供应需求，是工地临时热水工程的最优节能方案之一。
