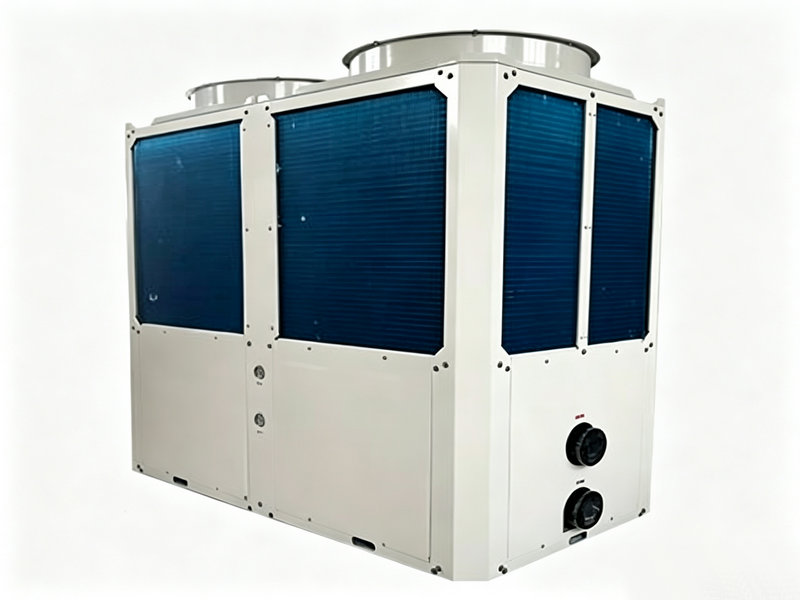

空气能高温复叠机安装

空气能高温复叠机安装（工程版，投标 / 施工交底可用）

复叠机和普通空气能最大区别：两套独立氟系统，中间冷凝蒸发器，调试逻辑复杂，必须厂家授权专业队伍施工，严禁普通空气能师傅直接上手。出水 75~95℃，水路属于高温管路，管材、保温、阀门都要按高温等级选型。

一、选址与基础（外机）

1. 位置要求

通风良好，杜绝进排风短路（热风回流），前后预留维护检修空间；机组正面≥1.5m，背面≥1m，多台并联机组之间留≥1.2m 间距。

避开扬尘、腐蚀性气体（电镀车间、酸洗区要远离，或做防腐防护）；避开遮挡、积雪堆积位置。

化霜水要集中排放，严寒地区化霜排水管做伴热防冻，防止结冰堵死。

2. 基础施工

混凝土基座 / 钢架底座，基础承重≥机组运行重量 1.5 倍，基础高度≥300~500mm，防止雨水、积雪浸泡底座。

底座铺设橡胶减震垫（大型机组用弹簧减震器），地脚螺栓固定；水平度≤0.5°，防止振动拉裂管路。

搬运：倾斜角度不能＞15°，禁止倒置。

二、水路系统（高温水路，重中之重）

出水最高 95℃，不能用普通低温 PPR，必须耐高温管材

1. 管材选型：304/316 不锈钢管、无缝钢管；电镀腐蚀工况选用 316L。

2. 主机进出水口顺序：回水 → Y 型过滤器 → 软接 → 主机进水口；主机出水口 → 软接 → 阀门 → 缓冲水箱

柔性接头：隔绝振动，保护板换；

Y 过滤器：防止焊渣、杂质堵塞中间冷凝蒸发器 / 水侧板换；

管路最高点：自动排气阀；管路最低点：排污泄水阀；

必须配缓冲水箱，稳定水温，避免机组频繁启停，保护两级压缩机。

3. 保温：高温橡塑保温，厚度≥30mm，室外管道外层加铝皮 / 镀锌板防护，防止散热、结露老化；所有阀门、法兰全部包裹保温。

4. 水压与冲洗：管道安装完成，先清水冲洗管路；水压试验 1.5 倍工作压力保压；

5. 水质要求：工业项目建议配套软水装置，高温极易结垢，一旦板换结垢，复叠机能效暴跌、损坏板换。

三、冷媒管路（复叠机独有，两套氟路，严禁混淆）

复叠机 = 低温级冷媒回路 + 高温级冷媒回路，两套独立铜管，中间冷凝蒸发器换热，冷媒不互通

1. 无氧紫铜管，焊接全程氮气保护，防止管内氧化产生炭渣堵塞节流部件；

2. 焊接完成后：氮气打压 1.5~2.0MPa 保压 24h，压降≤0.05MPa 为合格；

3. 抽真空：抽至 50Pa 以内，保真空≥4h，彻底除去水分；

4. 冷媒分开加注：低温级 R410A；高温级 R134a/R515B，不能加错冷媒，加错直接损毁机组。

四、电气安装

1. 独立三相 380V 专用供电回路，分开设置空开、热继、漏电保护；

2. 接地可靠，接地电阻≤4Ω；强电、弱电信号线分开穿管，避免干扰；

3. 两套压缩机（低温压机 + 高温压机）独立电流监测；

4. 温度传感器：水路进出水、环境温度、两级冷媒温度压力探头，必须按图纸点位安装，探头接触良好；

5. 电控：PLC 两级联动控制，预留远程通讯接口；两级启停有联锁逻辑，不能单独手动强制启动高温级。

五、安装完整工序

1. 施工准备 → 设备开箱验收（核对两套冷媒回路、板换、配件）

2. 基础浇筑 / 钢架制作 → 机组就位、减震固定

3. 水路管道焊接、阀门、水箱、水泵安装 → 管路吹扫、水压试验

4. 冷媒铜管焊接、氮气保压检漏 → 抽真空、加注冷媒

5. 电气接线、传感器安装

6. 系统注水、排气

7. 分步调试（复叠机调试是核心）

先通水，确认水循环正常，无气堵；

空载上电，检查风机、水泵转向；

先启动低温级，稳定后再联动高温级；

逐步提升设定水温，记录两级压力、电流、排气温度、出水温度；

连续试运行 2h 以上，无泄漏、无异常保护，完成验收。

六、关键风险 & 避坑（工程投标重点）

1. 不要把单级高温热泵当成复叠机，安装结构完全不同；

2. 高温水路不能用普通 PPR，高温下会软化爆管；

3. 水质差不做软水，高温工况板换极易结垢，维保成本极高；

4. 冷媒加错、抽真空不到位，直接烧毁压缩机；

5. 两级联动逻辑不能乱，严禁单独强行启动高温压缩机；

6. 气流短路，夏季高温时机组高压保护停机；

7. 不做减震，运行共振，长期震裂水管、氟管。

七、验收交付资料

设备合格证、冷媒检测报告；

管路试压记录、冷媒保压检漏记录；

电气接地测试记录；

试运行参数记录表（高低压、电流、水温）；

操作手册、维保手册，两级系统故障代码说明。

八、维保预留要求

机房预留检修空间，方便后期检修两套压缩机、板换；建议在高低压侧预留检测接口，方便后期检测两级冷媒压力。

空气能高温复叠机安装所需工具清单

复叠机有两套氟系统 + 高温水路，工具分为：通用起重就位、水路施工、冷媒氟路、电气、调试检测、安全辅材六大类；相比普通空气能，增加高精度冷媒压力表组、真空计，水路是高温钢管 / 不锈钢焊管，需要不锈钢焊接工具。

一、设备就位 & 基础起重工具

1. 叉车 / 液压手动搬运车（大型机组）

2. 手拉葫芦、钢丝绳、吊带（禁止直接吊机组铜管接口）

3. 水平仪（激光水平仪优先）、卷尺、墨斗、记号笔

4. 角磨机、冲击钻、电锤、套筒扳手组、活动扳手

5. 橡胶减震垫、弹簧减震器、地脚螺栓配套工具

二、高温水路施工工具（钢管 / 304/316 不锈钢管路）

复叠机出水 75~95℃，大多采用无缝钢管或不锈钢管，不是 PPR 热熔

1. 不锈钢管道氩弧焊机、氩气、钨极、焊丝

2. 管割刀、坡口机、锉刀、钢丝刷

3. Y 型过滤器、阀门拆装扳手，管钳

4. 试压泵（水压试验，最高≥1.6MPa）

5. 吹扫用空压机（管道吹扫除焊渣）

6. 保温施工：美工刀、卷尺、打包带、铝皮卷边器、剪刀（高温橡塑保温 + 外护铝皮）

7. 力矩扳手（法兰连接）

三、冷媒氟路专用工具【两套氟回路，核心重点】

低温级 R410A，高温级 R134a/R515B，两套冷媒表组分开，不能混用

1. 无氧铜管割刀、弯管器、扩口器、倒角器

2. 氮气瓶 + 减压阀（焊接全程氮气保护，防氧化积碳）

3. 便携式铜管焊枪、银焊条、助焊剂

4. 两套冷媒压力表组：R410A 表组 + R134a/R515B 表组

5. 高真空真空泵（≥4L/s，复叠机对真空度要求高）、数显真空计

6. 电子冷媒秤（精准定量加注冷媒，复叠机严禁凭经验凭压力加注）

7. 检漏仪（电子卤素检漏仪）、肥皂水

8. 铜管毛刷、清洁布

四、电气安装工具

1. 万用表、钳形电流表（测两级压缩机电流）

2. 接地电阻测试仪

3. 剥线钳、压线钳、电烙铁、绝缘胶带、热缩管

4. 电钻、线槽切割机、十字 / 一字螺丝刀组

5. 扭矩扳手（接线端子紧固）

五、调试检测工具（复叠调试必备）

1. 多点测温仪（检测进出水、排气、环境温度）

2. 压力记录仪（记录两级高低压运行压力）

3. 笔记本电脑（厂家专用调试软件，PLC 联机看参数）

4. 流量检测仪（可选，校验水流量）

六、安全防护及辅材工具

防护：氩弧焊面罩、防护眼镜、耐高温手套、劳保鞋、防毒口罩

辅材：氮气、氩气、保温材料、铝皮、密封垫片、生料带、防锈漆

简易区分（投标清单可用精简版）

起重就位：叉车、手拉葫芦、激光水平仪、冲击钻、套筒扳手

水路：氩弧焊机、坡口机、试压泵、空压机、铝皮卷边工具

氟路：氮气瓶、焊枪、两套冷媒表组、高真空泵、电子冷媒秤、卤素检漏仪

电气：万用表、钳形表、接地电阻测试仪

调试：多点测温仪、调试电脑

重要提醒

1. 两套冷媒表组必须分开，R410A 是高压冷媒，不能和 R134a 混用；

2. 必须配电子冷媒秤，复叠两级冷媒加注量要求精确，只看压力极易加注不准，造成高温保护；

3. 氩弧焊 + 氮气保护是不锈钢水路和铜管焊接的硬性要求，焊渣会堵塞板换，造成机组报废。
