银离子消毒器在热水工程中安装步骤和安装示意图

标准安装位置（酒店 / 宿舍空气能、太阳能集中热水工程）

规范首选位置：循环回水干管，水箱回水口 ↔ 热水循环泵之间

原理：银离子依靠系统循环扩散至整个管网；放在回水，离子先回到水箱充分混合，避免用水端瞬间浓度超标。

⚠️ 严禁直接安装在热水供水主管（水箱出水去往客房管道）

容易造成远端银离子浓度超标，不符合《生活热水水质安全技术规程》。

两种成熟安装方案

方案 1：直通式（小管径、不间断循环，简易方案）

回水干管 → 银离子消毒器 → 循环泵 → 蓄热水箱

缺点：检修必须停水，建议尽量做旁通。

方案 2：带旁通三通（工程推荐，优先采用）

回水干管分两路：

主路：闸阀 1 → 银离子消毒器 → 闸阀 2

旁路：闸阀 3（直通旁通）

两路汇合 → 循环泵 → 蓄热水箱

检修时关闭 1、2，打开 3，系统不停机。

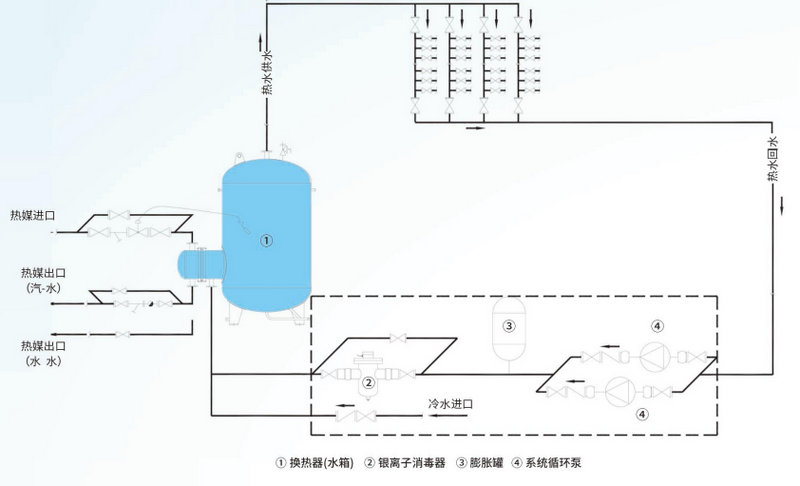

集中热水银离子系统原理图

文字版系统示意图（空气能热水系统）

【蓄热水箱热水出口】
↓
热水供水总管 → 各楼层客房用水管网
↓（末端回水）
热水循环回水干管
↓
┌────阀1────银离子消毒器────阀2────┐
│                                                                                               │
└──────────────阀3（旁通管）──────────┘
↓
热水循环泵 → 蓄热水箱回水口

太阳能 + 蓄热水箱热水系统布局

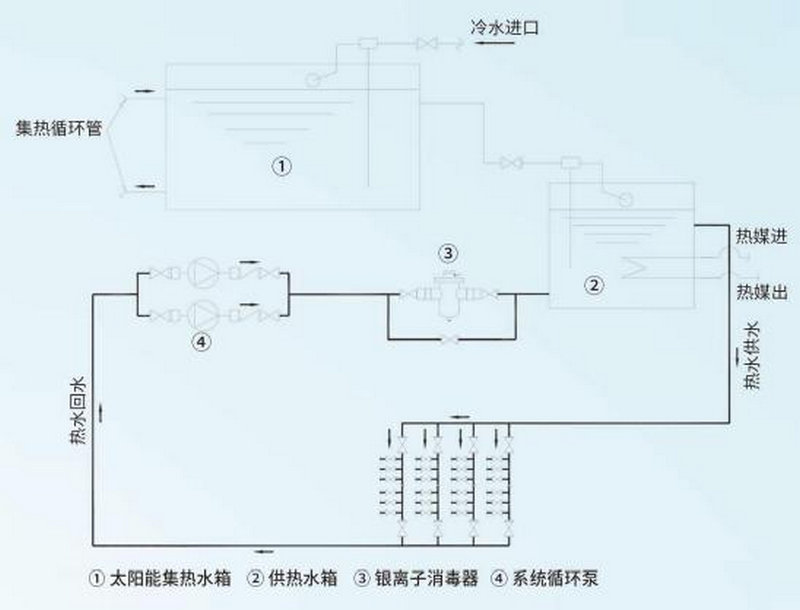

太阳能热水系统安装图

太阳能集热器 → 集热循环 → 蓄热水箱
蓄热水箱供水 → 用户管网 → 回水干管
回水干管 →【银离子消毒器（带旁通）】→ 循环泵 → 蓄热水箱

安装硬性要求（工程重点）

水流方向：严格按照设备壳体箭头安装，不可反装；

安装姿态：优先水平安装；垂直安装时进水在下、出水在上，防止电极气堵干烧；

配套阀门：消毒器前后设切断阀，必须增设旁通管路（工程验收常规要求）；

电气联锁：银离子控制器与热水循环泵联动；循环泵启动，消毒器才能工作；泵停止，设备停机；

预留空间：控制器正面预留≥600mm 检修空间；

温度匹配：选用热水专用型（最高耐温≥85～95℃）ISID/HTSD 系列，不要冷水款。

特殊场景补充

医院、养老院等高风险场所，部分设计要求放置在水箱出水供水干管（强制杀菌模式），但酒店、员工宿舍常规项目一律放在回水管道。

常见错误避坑

❌ 装在集热循环管道（太阳能集热器循环，不是生活热水循环，无法消毒客房管网）

❌ 不加旁通，后期检修只能停机放水

❌ 与循环泵无联动，水泵停机设备继续电解，局部银离子超标。
