冷却塔，作为制冷机组的热交换设备，其核心功能在于通过风机驱动低温空气，与塔内填料中的循环冷却水进行强制热交换，从而持续降低水温，带走制冷机组冷凝侧热量。

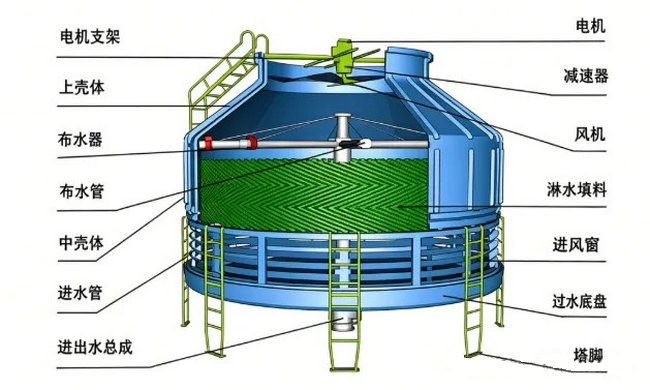

一、冷却塔结构组成

塔体：塔体是冷却塔的主体结构，通常由钢材、玻璃钢或耐腐蚀复合材料制成，主要用于支撑、固定与容纳内部所有部件。塔体形状与尺寸可根据现场工况定制，常见为圆形、方形两种样式。

风机：风机是冷却塔核心通风动力部件，一般安装在塔体顶部或侧面。依靠叶片旋转形成强制气流，促进空气与水体充分换热。常用类型分为轴流式与离心式，根据设备规格、风压及噪音要求合理选用。

填料：填料是冷却塔核心换热部件，设置在塔体内部，作用是最大化水与空气的接触换热面积，提升散热效率。填料多采用防腐塑料、改性 PVC 或耐腐金属材质，常见类型有斜梯波片、点波片等结构。

淋水装置：淋水装置负责将冷却水均匀喷洒至填料表面，形成均匀水膜，提升气液接触效率。布水效果直接决定冷却能力，需结合流量与塔型合理匹配。

收水器：收水器安装在塔体出风位置，用于拦截气流夹带的细小水滴，减少风吹飘水损耗，提升节水效果，降低周边环境影响。

集水盘 / 集水池：集水盘位于冷却塔底部，用于收集储存填料滴落的冷却水，稳定系统循环水量，配合补水、排污、溢流结构，保障设备稳定运行。

二、设备选型计算实例

以 XX 品牌 RCU120SY2 机组为例设计工况：

冷凝 37℃，蒸发 7℃蒸发器负荷：316000 Kcal/h，对应水流量 63.2m³/h冷凝器热负荷：393000 Kcal/h，对应水流量 78.6m³/h

1、按冷凝器负荷直接选型计算基础冷却水量 78.6m³/h，叠加 20% 选型余量78.6×1.2=94.32 m³/h可选用马利 SR-100 冷却塔，或同规格 SC-100L 系列同类型设备，完全满足散热需求。

2、循环水泵选型冷却塔额定流量 100 吨 / 小时，叠加 10% 流量余量100×1.1=110 吨 / 小时低扬程工况选用管道泵，高扬程工况选用 IS 离心泵；本项目可选用 GD125-20 管道泵匹配使用。

3、由蒸发器负荷反推冷却塔流量已知蒸发器制冷量 316000 Kcal/h，电制冷机组统一采用 1.25 冷凝器负荷系数。

冷凝总负荷计算：316000×1.25=395000 Kcal/h

常规冷却水标准温差 5℃

基础水量计算公式：

热负荷 ÷5000395000÷5000=79 m³/h

叠加 20% 选型余量：79×1.2=94.8 m³/h

行业通用选型计算公式备注说明：

1.2 为选型安全余量，1.25 为电制冷冷凝器负荷系数，常规冷却水温差 5℃。

冷却水量 = 主机制冷量（KW）×1.2×1.25×860÷5000

冷却水量 = 主机冷凝器热负荷（kcal/h）×1.2÷5000

标准行业简易取值：水冷机组常规工况下，冷却水量 = 制冷冷吨 ×2.7

三、基础热工换算

基础热量公式 Q=cmΔt水的比热容取值 4.2kJ/kg・℃，Δt 为进出水温差。

制冷量换算：1kW=860kcal/h制冷量（kW）= 制冷量（kcal/h）÷860

行业常用匹数近似换算（仅作选型参考）：

风冷机组：制冷量 kcal/h÷2250 ≈ 机组匹数

水冷机组：制冷量 kcal/h÷2800 ≈ 机组匹数

四、常见故障、原因分析及解决方法

1、出水温度过高原因：循环水量过大；布水管出水孔堵塞造成水流偏流；进出风受阻或气流短路；风机通风量不足；主机进水温度偏高；吸排风短路；填料结垢堵塞；室外湿球温度超出设计工况。

2、通风量不足原因：风机转速降低，皮带松弛、轴承润滑不良；风机叶片角度偏差；叶片破损变形；填料堵塞积垢导致风阻变大。

3、集水盘溢水原因：集水盘出水口及滤网堵塞；浮球阀失灵无法自动补水止水；循环水量超出冷却塔额定容量。

4、集水盘水位偏低原因：浮球阀开度过小，补水量不足；补水压力偏低；管道系统存在漏水点；冷却过程飘水损耗过大；补水管径偏小。

5、设备明显飘水原因：循环水量过大或过小；风机通风量过高；填料堵塞造成水流偏流；布水装置转速过快；挡水板、收水器安装位置偏差。

6、布水不均匀原因：布水管、配水槽出水孔堵塞结垢；系统循环水量不足、供水压力偏低。

7、配水槽溢水原因：配水槽出水孔堵塞排水不畅；前端供水流量过大。解决方法：清理出水孔堵塞物；调小供水流量，选用规格匹配的冷却塔。

8、设备异常噪声与振动原因：风机转速过高；轴承缺油或磨损损坏；风机叶片与壳体部件碰撞；设备固定螺栓松动；叶片固定螺丝松脱；皮带与防护罩摩擦干涉；齿轮箱缺油、齿轮磨损；挡水板与填料摩擦。

9、滴水声过大原因：填料水流偏流集中滴水；冷却水量过大；集水盘无降噪措施；填料安装结构不合理。
