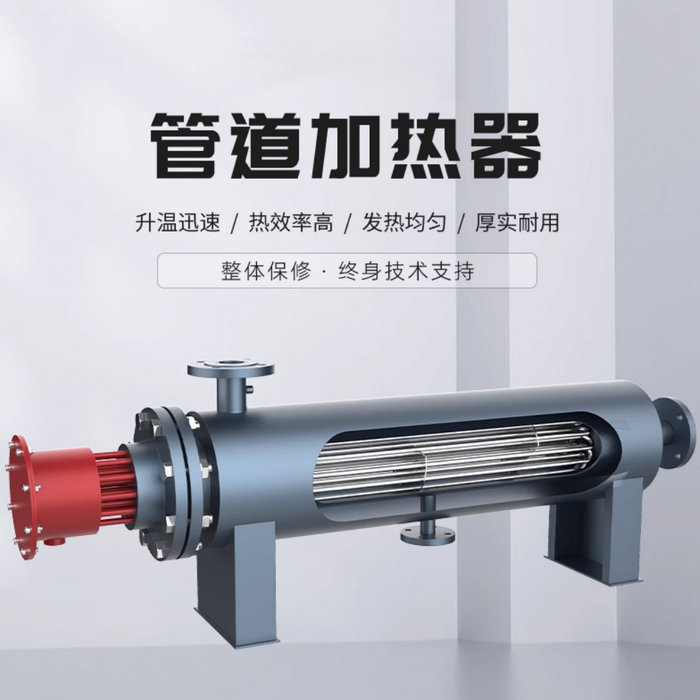

管道电加热器（管道式电加热器）

工业管道电加热器常规型号有：5KW、10KW、15KW、20KW、30KW、40KW、50KW、60KW、70KW、80KW、90KW、100KW、150KW、200KW。

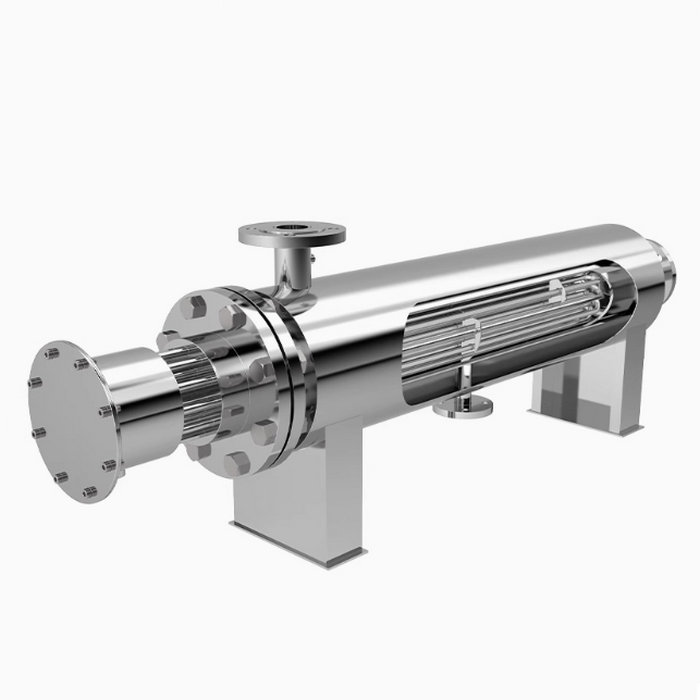

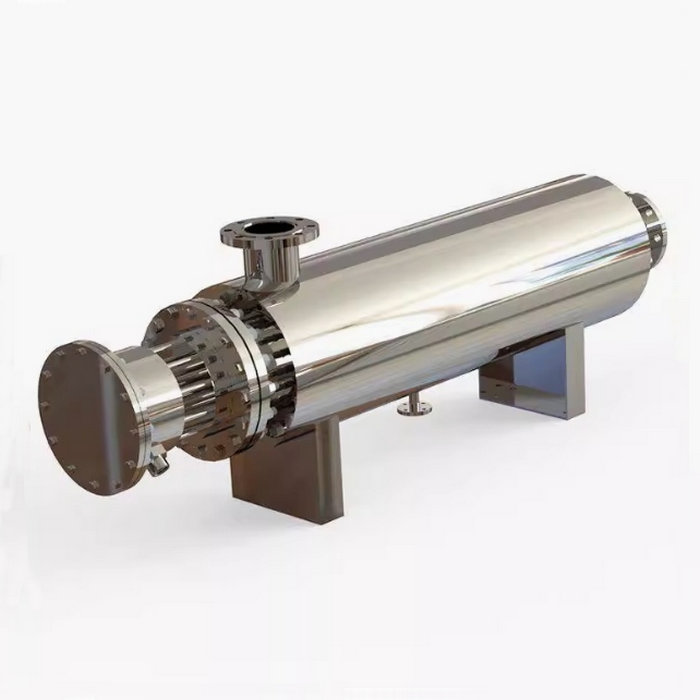

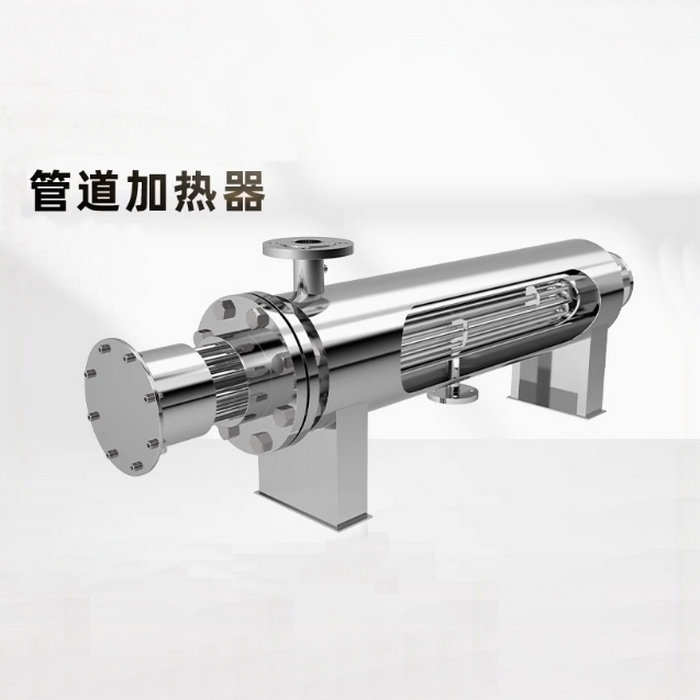

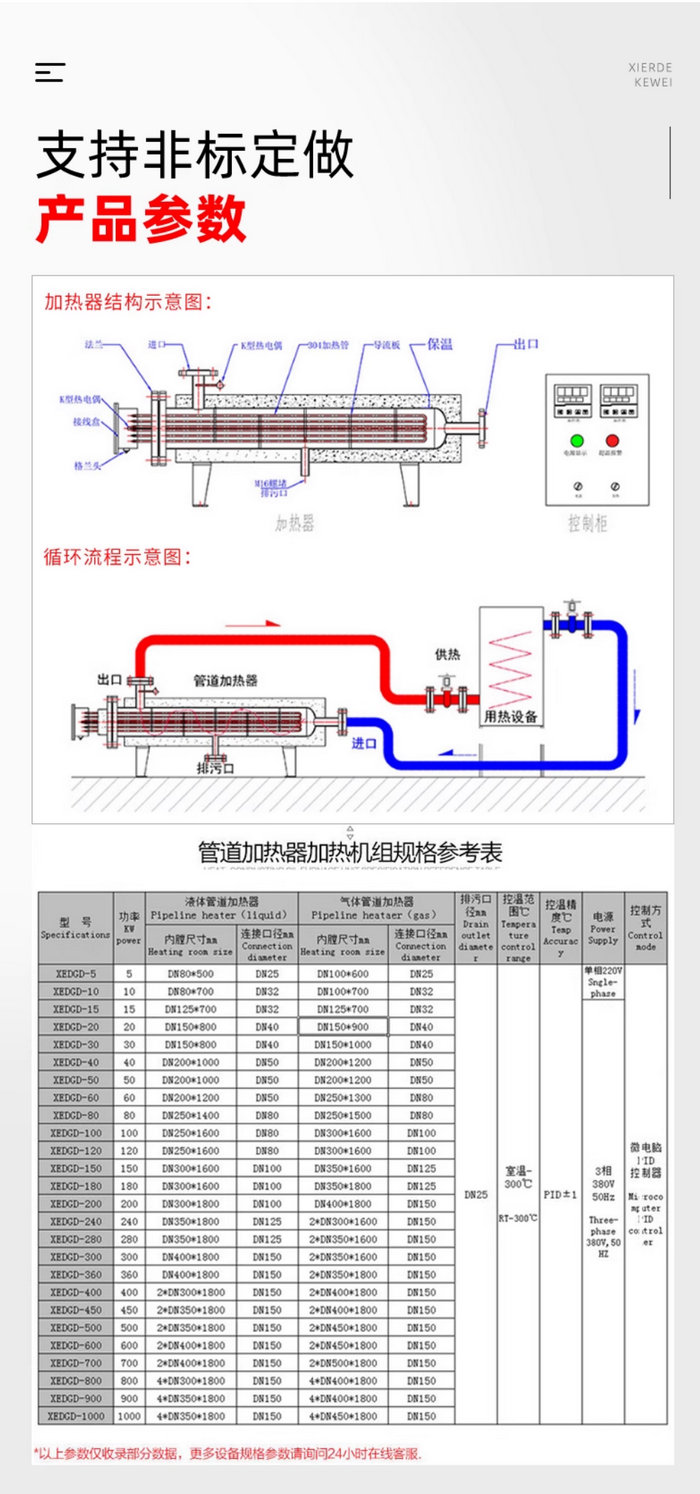

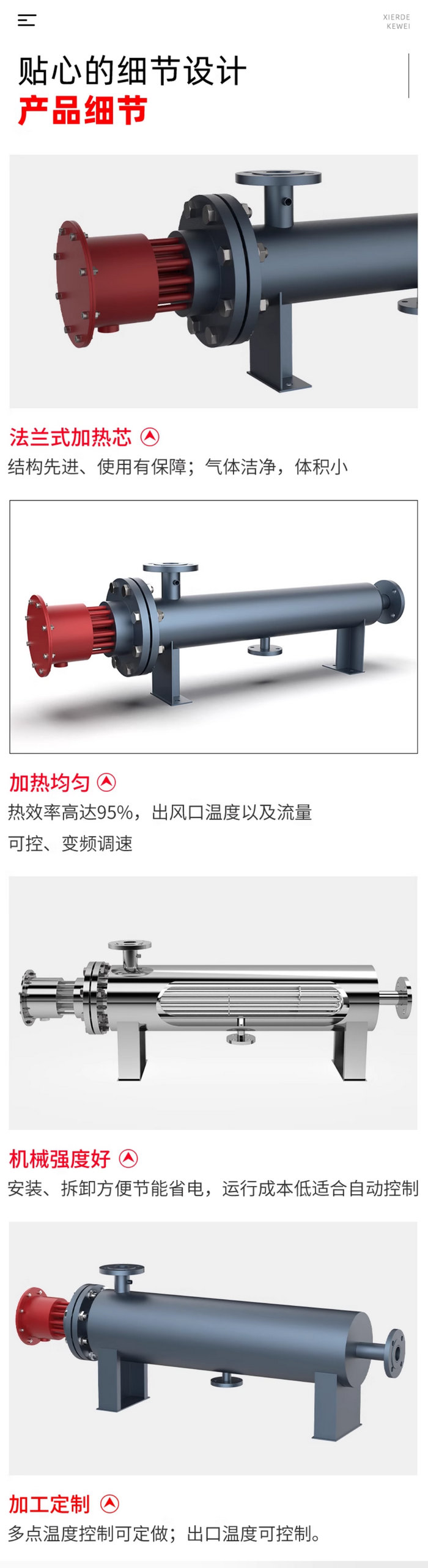

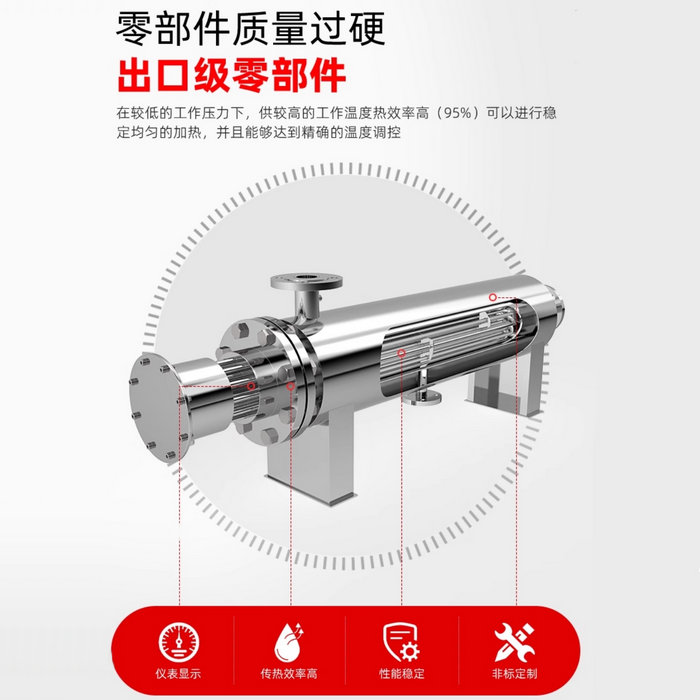

管道电加热器是由多支管状电加热元件、筒体、导流板等几部分组成，管状电热元件是在金属管内放入高温电阻丝，在空隙部分紧密地填入具有良好绝缘性和导热性能的结晶氧化镁粉，采用管状电热元件做发热体，具有结构先进，热效率高，机械强度好，耐腐、耐磨等特点。筒体内安装了导流隔板，能使空气在流通时受热均匀。

管道电加热器是串联安装在流体管路中的承压式电加热设备，电能通过管状电热元件转化为热能，对流经筒体内的气体 / 液体持续加热；介质由入口流入，沿导流板折返流动，充分吸热后从出口送出。

整套设备分为加热筒体本体 + 电控控制柜两大部分。

标准结构

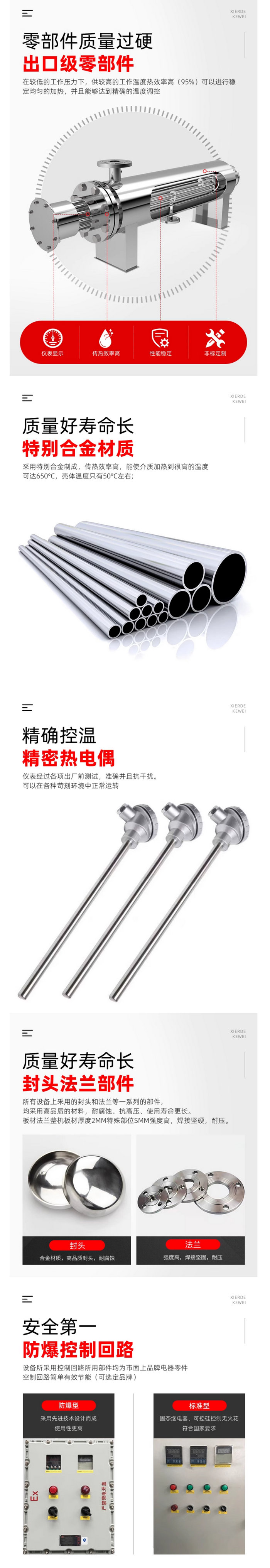

筒体外壳：碳钢 / SUS304 / SUS316L / 钛材（按介质腐蚀、压力选型），带法兰对接管道；外部硅酸铝保温层，降低外壳温度。

电热元件：金属管状加热管（镍铬电热丝 + 氧化镁绝缘填料）；可法兰抽出，便于检修更换。

内部导流隔板：延长介质流程，避免局部过热，受热均匀。

测温元件：PT100 热电阻 / 热电偶（出口测温 + 加热管壁温超温保护）。

电控柜：PID 温控、固态 / 可控硅调功、接触器分级加热；标配超温、过载、漏电、低流量防干烧保护。

管道电加热器主要分类

1）按加热介质

✅ 气体型：空气、氮气、二氧化碳、工艺废气、压缩空气；常用于吹扫、烘干、气源升温，最高可达 700~850℃。

✅ 液体型：循环水、导热油、乙二醇、原油、各类化工溶液；重点控制加热管表面负荷，防止油类结焦碳化。

区分【管道电加热器 vs 风道加热器】

管道加热器：承压（最高可达 6.3MPa），气 / 液通用，法兰密封；适合密闭压力管路。

风道加热器：基本常压、大流量空气，开放式风道，不能承压。

2）按安装形式

卧式（最常用）、立式管道加热器。

3）按控制方式

接触器分级启停（经济型，温度波动偏大）

固态继电器 / 可控硅连续调功（PID 恒温，控温精度 ±1℃，工艺常用）

PLC 远程通讯款（支持 485、Modbus，接入中控系统）

管道电加热器核心优势

热效率＞95%，电能直接换热，无烟气排放；

升温速度快，温度可调区间大（常温～850℃）；

结构紧凑，直接串联管路，无需锅炉房；

承压密封设计，适合密闭循环系统；

多重安全联锁，可设置低流量保护，防止干烧损坏加热管。

典型应用行业

新能源：空压机余热配套、电解液循环加热、氮气吹扫加热

化工：导热油循环、介质预热、原油防凝

环保：废气升温、SCR/SNCR 脱硝烟气加热

暖通热水：循环热水、乙二醇防冻加热

机械：模具油温机配套、压缩空气干燥预热

食品、制药：洁净流体加热（选用 316L 不锈钢、抛光筒体）

选型必备参数（发给厂家直接报价）

介质名称（水 / 导热油 / 空气 / 腐蚀介质）

介质流量（m³/h / L/min）

进口温度、目标出口温度（计算温升）

最大工作压力（确定法兰压力等级 PN16/PN25 等）

进出口管道法兰规格（DN50/DN80/DN100…）

电源：380V 三相 / 220V，功率预留余量（常规 + 10%~20%）

材质要求、控温精度、是否需要远程通讯、是否要求防爆

是否必须带流量开关（防干烧）

简易功率计算公式参考

液体加热功率 (kW)

P={流量(kg/min)x 比热(kJ/kg·℃)x温升(℃)/60}x安全系数

气体加热功率需要额外考虑压力、压缩因子。

使用注意事项

开机先启循环泵 / 风机，通介质后再通电加热；停机先断电，介质持续流动一段时间再停泵；

导热油工况严格限制加热管表面功率密度，避免局部过热结焦；

腐蚀性介质一定要明确告知厂家，选用耐蚀管材；

高温工况筒体保温必须完整，防止烫伤与能量浪费；

定期校验温度传感器，清理筒体内结垢、沉积物。

管道电加热器，属用作对管道或其内介质进行加热的电加热装置。它由单片机和温度传感器组成温度控制单元，还具有两块轴瓦状金属内壳，两金属内壳内壁面上分别固定有一根电加热管;还具有两个由导热材料制作用于套合在管道上的轴瓦状成型导热层，成型导热层的外壁面与两金属内壳内壁面相贴合;还具有两个与两金属内壳外壁面贴合的轴瓦状成型保温层，两成型保温层外表面上设有两个轴瓦状外壳;还具有用作将上述加热组件卡接在管道上的固定构件。本发明具有热效率高，且方便安装、拆卸的优点，广泛适用于各种管道加热场合。

应用范围 广泛应用于采暖、工厂工艺水、电厂生水、空调采暖等水系统蒸汽加热。
