【双排双插】商用太阳能热水器

【双排双插】商用太阳能热水器（双侧无压太阳能集热器）

【联箱】材质：彩钢/不锈钢。型号：50支管。

【进出水口】：DN25/DN32/DN40/DN50。

【真空管】材质：普通管/三高紫金管。型号：∅58*1.8m

【支架】材质：彩钢/不锈钢。安装方式：平铺、斜铺(一拖二/一拖三/一拖四/一拖五)

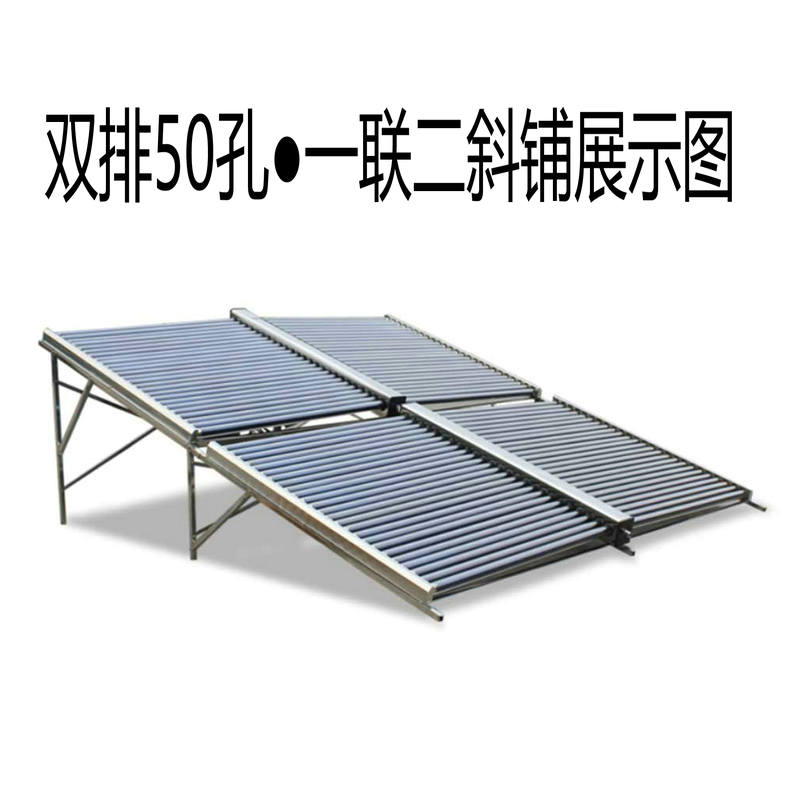

【双排双插】商用太阳能热水器：一拖二

【双排双插】商用太阳能热水器：一拖三

【双排双插】商用太阳能热水器组成部件

【双排双插】商用太阳能热水器组成部件：联箱

【双排双插】商用太阳能热水器组成部件：真空管

【双排双插】商用太阳能热水器组成部件：支架

∅58×1800×50 真空管太阳能集热器完整参数

规格释义

∅58：真空管外管径 58mm，标准内吸热管 47mm

1800：真空管有效长度 1800mm（1.8m）

50：单台集热器内置50 支真空管

主流分两种结构：横插联箱式（工程常用）、热管 U 型管承压式

核心尺寸与面积（工程通用标准）

1. 单支真空管吸热面积

单支有效吸热面积≈0.08~0.085㎡（内管 47mm× 有效管长）

50 支总吸热面积：4.0 ~ 4.25 ㎡（吸热体面积，设计计算用）

2. 集热器外形轮廓（横插 50 管常规）

管间距 80mm，总长≈3680mm，总宽≈2200mm

外框总面积≈7.5~8.4㎡（报价常标注此面积，≠有效吸热面积）

联集箱：304 不锈钢内胆，聚氨酯保温 40mm，进出水口 DN40/DN50

真空管基础性能

材质：高硼硅 3.3 玻璃，双层真空，真空度＜5×10⁻³Pa

涂层：紫金 / 三高铝氮铝，吸收率 93%~96%，发射率 0.04~0.06

热损系数≤0.8W/(㎡・℃)，空晒温度可达 200℃+，耐 – 30℃低温不炸管

设计寿命 15~20 年

日产热水量（嘉兴 / 浙江地区，常规 55℃生活热水）

工况：进水 15℃，升温 40℃，晴天日均辐照 15MJ/㎡，系统综合效率 52%

单㎡有效吸热日产热水约 120~150L（55℃）

本台 4.25㎡吸热面积：晴天日产 55℃热水 510~638L（行业通用标注 500~625kg / 台）

夏季峰值：可达 700L+，水温 60~80℃

冬季阴天：250~350L，水温 40~50℃

日均得热量参考

有效吸热 4.25㎡，日均有效得热≈220~260MJ / 台，等效电加热：61~72 度电 / 天

结构分类区别

全玻璃直插非承压（低成本酒店 / 宿舍工程）

联箱走水，真空管内通水，常压 0.05MPa 以内

价格低，易结垢，冬季需排空防冻

单台含水总重≈380~400kg

热管 / U 型管承压式（酒店、恒温热水、北方）

真空管内不走水，导热介质换热，系统承压 0.6MPa

不炸管、不结垢、防冻好，可配板式换热器对接高温热源

单台介质容量≈25~30L，适合闭式循环系统

工程选型配套建议

水箱配比：1 台 50 管建议配500~650L 304 不锈钢热水箱

循环泵：强制循环配 DN40 管道，流量 3~5m³/h

安装倾角：浙江地区 30°~35°（当地纬度 ±5°）

串联 / 并联：多台并联主管≥DN65，温差循环温差 8~12℃

快速选型速记

58×1800×50 = 有效吸热≈4.25㎡

标准晴天产 55℃热水≈500~630L / 天

适合：15~25 人宿舍、小型宾馆、商用淋浴基础热水单元
